Đầu xoáy nắp servo thay thế khuôn nhanh là giải pháp đột phá giúp loại bỏ hoàn toàn rào cản mất 120 phút thay cữ gá cơ khí truyền thống. Tại Công Nghệ Thành Phát, hệ thống động cơ Servo trực tiếp kết hợp màn hình HMI cảm ứng cho phép chuyển đổi mã nắp chỉ trong 3 phút với độ chính xác đồng đều.
Đầu Xoáy Nắp Servo Thay Thế Khuôn Nhanh Là Gì?
Đầu xoáy nắp servo thay thế khuôn nhanh là công nghệ siết nắp tự động điều khiển góc quay và mô-men xoắn bằng động cơ điện tử. Hệ thống cho phép chuyển đổi công thức bao bì trên màn hình HMI chỉ trong 3 phút, thay thế việc tháo lắp cơ khí thủ công, đạt độ chính xác rất cao.
Rào Cản Lãng Phí Thời Gian Của Phương Pháp Thay Khuôn Cơ Khí Kiểu Cũ
Trong các phân xưởng gia công đóng gói nhiều chủng loại sản phẩm (nước khoáng, gia vị, dầu ăn, hóa mỹ phẩm), các dòng máy xoáy nắp chai cơ khí hoặc ly hợp cơ kiểu cũ bộc lộ 3 nhược điểm lớn làm giảm hiệu suất tổng thể thiết bị (OEE):
Mất từ 90 đến 120 phút dừng chuyền cho mỗi lần chuyển đổi quy cách
Mỗi khi nhà máy thay đổi chiều cao chai hoặc kích thước nắp, kỹ thuật viên phải dùng cờ lê tháo rời toàn bộ khuôn chụp, nới ốc vít me nâng hạ cơ học, căn chỉnh lại độ cao và thay đổi cữ dẫn hướng. Quá trình căn chỉnh thủ công này tốn từ 1.5 đến 2 giờ đồng hồ, làm gián đoạn toàn bộ dây chuyền sản xuất liên hoàn.
Rủi ro sai số lực siết và phụ thuộc vào tay nghề thợ cơ khí
Lực siết của ly hợp cơ ma sát hoặc lò xo cơ khí không thể hiển thị bằng con số định lượng. Việc điều chỉnh lực căng hoàn toàn dựa vào cảm giác tay của thợ vận hành, dẫn đến tình trạng lô hàng này bị siết quá chặt làm tuôn ren, lô hàng sau lại quá lỏng làm rò rỉ dung dịch.
Chi phí chế tạo và quản lý kho hàng chục bộ khuôn chụp cơ khí
Do mỗi đường kính nắp chai (phi 28, 30, 32, 38 mm) đòi hỏi một đầu khuôn kim loại gia công CNC riêng biệt, doanh nghiệp phải chi trả hàng chục triệu đồng cho mỗi bộ khuôn mới và tốn diện tích kho bãi để lưu trữ, bảo dưỡng phụ tùng tiêu hao.

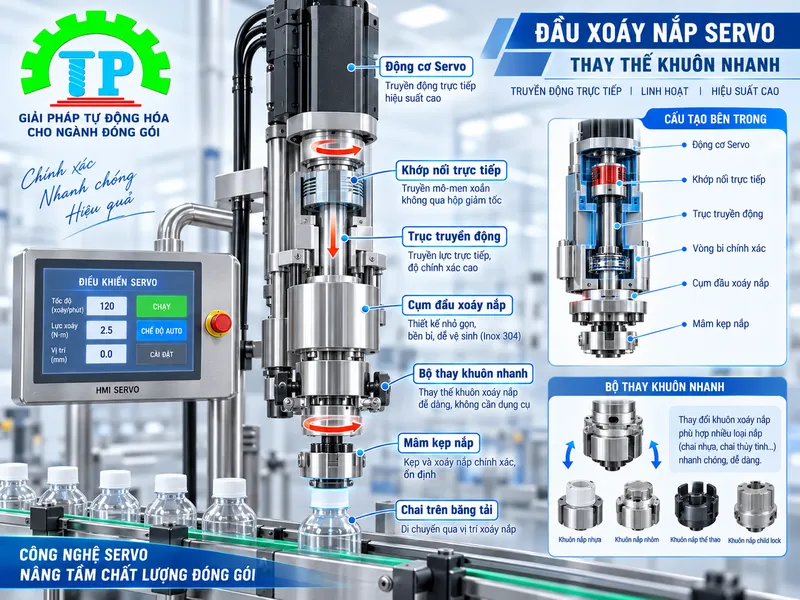

Cơ Cấu Truyền Động Servo Trực Tiếp Không Dùng Khuôn Chụp
Để phá vỡ hoàn toàn rào cản trên, Thành Phát tiên phong nghiên cứu và chế tạo hệ thống đầu xoáy nắp servo thay thế khuôn nhanh ứng dụng truyền động số 2 trục độc lập:
|
Cụm Cấu Kiện Cơ Điện |
Thông Số Kỹ Thuật & Cấu Hình |
Vai Trò Trong Chuyển Đổi Mã Hàng Nhanh |
|
Động cơ xoay chính (Rotate Axis) |
Motor servo trực tiếp AC Servo Delta / Siemens 750W |
Khống chế góc quay chính xác đến 0.1 độ, tự động kiểm soát mô-men xoắn thời gian thực |
|
Động cơ nâng hạ (Z-Axis Vertical) |
Servo kết hợp trục vít me bi TBI C5 bước ren chính xác |
Tự động nâng hạ độ cao đầu vặn theo milimet cài đặt sẵn, triệt tiêu việc quay tay cơ học |
|
Bộ móng kẹp nắp đa năng thông minh |
Cơ cấu ngàm 3 chấu bọc Silicone mở rộng dải phi 20 – 50 mm |
Tự động co giãn kẹp chặt nhiều kích thước nắp mà hoàn toàn không cần tháo khuôn thay thế |
|
Cảm biến lực phản hồi Closed-loop |
Encoder phân giải 24-bit tích hợp mạch đọc mô-men |
Đo trực tiếp lực xoắn cản lại từ cổ chai, tự động dừng quay ngay khi đạt ngưỡng lực cài đặt |
|
Màn hình điều khiển HMI cảm ứng |
Màn hình màu cảm ứng đa điểm 10 inch giao tiếp PLC |
Lưu trữ 100 công thức bao bì (Recipe), chuyển đổi quy cách chỉ bằng một chạm |
Bảng So Sánh Đầu Xoáy Nắp Cơ/Từ Truyền Thống Và Đầu Xoáy Nắp Servo
Bảng đối chiếu hiệu quả sản xuất thực tế giữa công nghệ xoáy nắp truyền thống và công nghệ Servo số hóa:
|
Tiêu Chí Kỹ Thuật Đánh Giá |
Đầu Xoáy Ly Hợp Cơ / Ly Hợp Từ Kiểu Cũ |
Đầu Xoáy Nắp Servo Thông Minh Thành Phát |
|
Thời gian đổi mã nắp & chiều cao chai |
Rất lâu (Mất từ 90 đến 120 phút thao tác cơ khí) |
Cực nhanh (Chỉ mất dưới 3 phút trên màn hình HMI) |
|
Phương thức điều chỉnh lực xoắn |
Vặn ốc ép lò xo hoặc chỉnh khe đĩa từ thủ công |
Nhập trực tiếp con số mô-men (Nm) trên màn hình cảm ứng |
|
Độ chính xác và đồng đều lực siết |
Sai số lớn ±0.3 Nm, dễ trôi dạt lực sau vài ca |
Chuẩn xác tuyệt đối với sai số cực nhỏ ±0.05 Nm |
|
Khả năng lưu trữ công thức đóng gói |
Không có (Phải ghi chép sổ tay kỹ thuật) |
Lưu trữ đến 100 mã hàng (Bộ nhớ Recipe PLC thông minh) |
|
Giám sát lỗi tuôn ren, nắp lệch |
Không phát hiện được, để lọt chai lỗi ra thành phẩm |
Phát hiện nắp kênh, ren tuôn tức thì và tự loại bỏ chai lỗi |
|
Chi phí đầu tư phụ tùng khuôn chụp |
Tốn kém chi phí mua nhiều khuôn khi thêm mẫu nắp |
Đầu kẹp đa năng thích ứng dải nắp rộng, không tốn thêm khuôn |

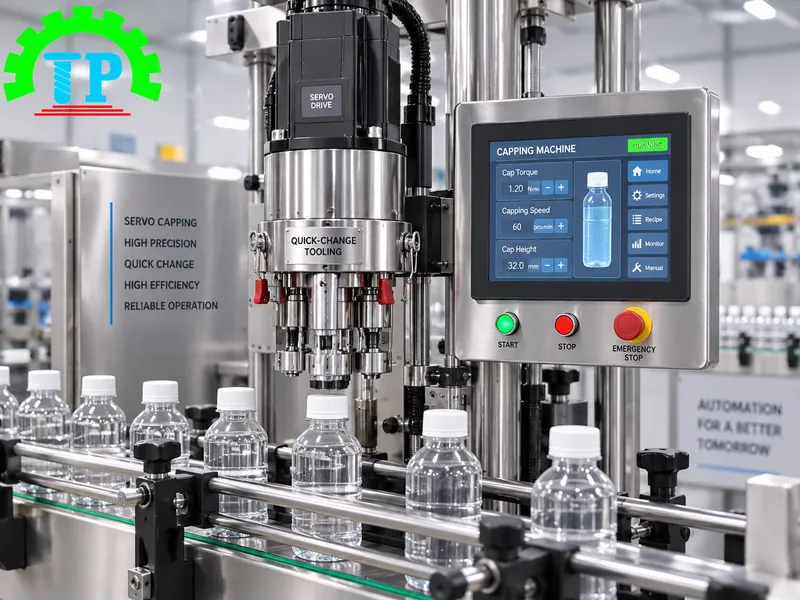

Quy Trình 3 Phút Chuyển Đổi Mã Hàng Nhanh Trên Màn Hình Cảm Ứng HMI
Nhờ ứng dụng tính năng thay đổi công thức HMI, quy trình chuyển đổi mã hàng nhanh được tối giản hóa chỉ trong 3 thao tác gọn gàng, Thành Phát hướng dẫn sau:
Bước 1: Chọn mã sản phẩm lưu sẵn trong danh mục Recipe
Trên giao diện màn hình HMI cảm ứng, người vận hành chỉ cần truy cập vào mục "Quản lý công thức" và chọn tên sản phẩm cần sản xuất (ví dụ: "Chai dầu ăn 1L nắp phi 32" hoặc "Chai nước khoáng 500ml nắp PCO 1881").
Bước 2: Hệ thống tự động thiết lập cao độ và lực siết kỹ thuật số
Ngay khi bấm "Xác nhận", động cơ Servo nâng hạ sẽ tự động điều khiển trục vít me bi đưa toàn bộ cụm đầu siết lên hoặc xuống đúng cao độ milimet của thân chai mẫu mới. Đồng thời, motor xoay tự động tải giá trị điều khiển vị trí và lực siết (ví dụ: góc quay 720 độ, tốc độ 300 vòng/phút, lực siết cắt 1.8 Nm) chỉ trong 30 giây.
Bước 3: Chạy thử 1 chai mẫu và kích hoạt sản xuất liên tục
Đưa 1 chai mẫu qua cụm đầu siết để hệ thống tự động kiểm tra đồ thị mô-men xoắn thời gian thực hiển thị trên màn hình. Nếu đồ thị đạt chuẩn đường cong lực lý thuyết, bấm Start để dây chuyền bước vào chu trình đóng nắp tốc độ cao đạt từ 35 đến 60 chai/phút.
*Lưu ý quan trọng về thông số kỹ thuật: Các thông số về thời gian chuyển đổi mã hàng (dưới 3 phút), độ chính xác mô-men xoắn (±0.05 Nm) và dung lượng lưu trữ 100 công thức Recipe trong bài viết được tổng hợp từ thực tế thiết kế và lập trình hệ thống truyền động Servo của Cơ Khí Thành Phát.
Tùy thuộc vào dải đường kính nắp, độ cao chai lọ và thương hiệu PLC/Servo lựa chọn (Delta, Siemens, Yaskawa), thông số cấu hình cụ thể sẽ được tối ưu riêng theo yêu cầu đóng gói của từng nhà máy. Quý khách hàng vui lòng liên hệ Hotline/Zalo: 02466868254 - 0973489592 để nhận bản vẽ layout và xem demo vận hành trực tiếp tại xưởng.*
Câu Hỏi Thường Gặp Về Đầu Xoáy Nắp Servo Thay Thế Khuôn Nhanh
Công nghệ xoáy nắp servo là gì?
Là công nghệ ứng dụng động cơ điện tử Servo điều khiển trực tiếp trục vặn nắp, khống chế chính xác tuyệt đối cả vị trí góc xoay, tốc độ và mô-men xoắn nắp đóng.
Máy đóng nắp servo đổi mẫu chai mất bao lâu?
Toàn bộ quá trình thay đổi quy cách nắp và chiều cao chai chỉ mất dưới 3 phút thao tác trực tiếp trên màn hình cảm ứng HMI mà không cần dùng cờ lê tháo lắp.
Chỉnh lực siết nắp trên màn hình cảm ứng thực hiện thế nào?
Người dùng chỉ cần nhập trực tiếp giá trị lực mong muốn tính bằng Newton mét (Nm) trên giao diện HMI, hệ thống Servo sẽ tự động khống chế đúng giá trị đó.
Ưu điểm đầu vặn nắp motor servo vượt trội ở điểm nào?
Vượt trội ở khả năng loại bỏ 100% việc thay khuôn cơ khí, kiểm soát sai số lực siết cực nhỏ ±0.05 Nm và tự động phát hiện loại bỏ các nắp bị tuôn ren hoặc lệch ren.
Máy đóng nắp thông minh không cần thay khuôn hoạt động ra sao?
Nhờ sử dụng cụm ngàm kẹp đàn hồi đa năng thích ứng dải nắp phi 20 – 50 mm kết hợp động cơ nâng hạ Servo tự động căn chỉnh cao độ theo công thức bộ nhớ.
Độ chính xác góc quay nắp servo đạt mức bao nhiêu?
Động cơ Servo tích hợp bộ giải mã Encoder quang học phân giải cao giúp góc quay đạt độ chính xác chuẩn đến 0.1 độ, đảm bảo nắp đóng khít khao đúng điểm dừng ren.
>>> Xem thêm: MÁY XOÁY NẮP CHAI TỰ ĐỘNG MỘT ĐẦU
Nâng Cấp Và Chế Tạo Máy Xoáy Nắp Servo Tại Cơ Khí Thành Phát
Ứng dụng đầu xoáy nắp servo thay thế khuôn nhanh là bước chuyển mình tất yếu giúp các phân xưởng sản xuất hiện đại hóa dây chuyền, gia tăng tính linh hoạt khi nhận gia công nhiều quy cách bao bì và triệt tiêu hoàn toàn thời gian chết lãng phí.
Thành Phát cam kết đồng hành cùng doanh nghiệp trong việc thiết kế mới hoặc nâng cấp cải tạo các dòng máy đóng nắp cũ sang hệ thống Servo thông minh chuẩn công nghiệp 4.0. Công Ty TNHH Công Nghệ Thành Phát tự hào là đơn vị chuyên nghiệp nghiên cứu, chế tạo và nâng cấp giải pháp máy xoáy nắp Servo thông minh thay thế khuôn nhanh chính hãng: Hotline / Zalo tư vấn kỹ thuật: 02466868254 - 0973489592.
