Máy xoáy nắp chai giữ vai trò khóa kín miệng bao bì sau khi dung dịch đã được nạp đầy, ngăn chặn hoàn toàn tình trạng rò rỉ chất lỏng và bay hơi mùi hương trong quá trình vận chuyển. Nhiều cơ sở sản xuất đồ uống vặn nắp bằng tay hoặc dùng các thiết bị cơ khí tự chế thường phát sinh hai lỗi hỏng phổ biến: nắp vặn quá lỏng khiến dung dịch thấm ra ngoài, hoặc siết quá chặt làm đứt chân ren nắp nhựa. Lựa chọn một hệ thống máy xoáy nắp chai chuẩn xác về lực xoắn cơ học là bước đi quyết định giúp nhà xưởng kiểm soát chặt chẽ tỷ lệ hao hụt bao bì.

Máy Xoáy Nắp Chai Vận Hành Theo Cơ Chế Nào?

Máy xoáy nắp chai vận hành dựa trên cơ cấu truyền động mô-men xoắn, sử dụng đầu kẹp xoay đồng tốc hạ từ trên xuống để vặn chặt nắp vào miệng bình. Khi lực vặn đạt mức cài đặt trước, bộ ly hợp cơ hoặc ly hợp từ tự động trượt êm, ngắt lực siết để chống biến dạng ren chai.

Phân Loại Các Cấu Hình Máy Đóng Nắp Theo Cơ Chế Truyền Động Cơ Khí

Tùy theo sản lượng chai cần đóng mỗi ngày và đặc tính hình học của từng loại nắp, các dòng máy xoáy nắp chai được chế tạo theo những cấu hình động học riêng biệt.

Máy siết nắp chai cầm tay dùng khí nén cho cơ sở quy mô nhỏ

Dòng thiết bị cầm tay sử dụng nguồn khí nén áp lực 4 đến 6 bar để quay một rotor cánh gạt mini bên trong thân máy. Dòng máy siết nắp chai cầm tay có ưu điểm vượt trội về sự linh động, trọng lượng nhẹ dưới 1.5kg và mức đầu tư rất rẻ. Tuy nhiên, do vẫn phụ thuộc vào thao tác căn chỉnh góc đặt của bàn tay người bấm, dòng máy xoáy nắp chai này chỉ thích hợp cho các phòng nghiên cứu mẫu hoặc cơ sở sản xuất rượu thủ công, tinh dầu có năng suất dưới 1.000 chai mỗi ca. Việc ứng dụng máy xoáy nắp chai bán thủ công này giúp người lao động không bị chai tay sau chuỗi giờ làm việc liên tục.

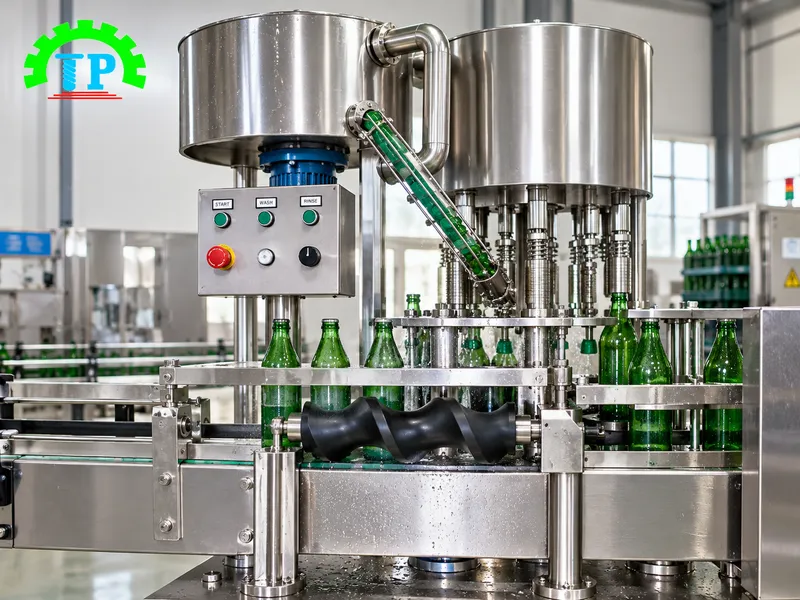

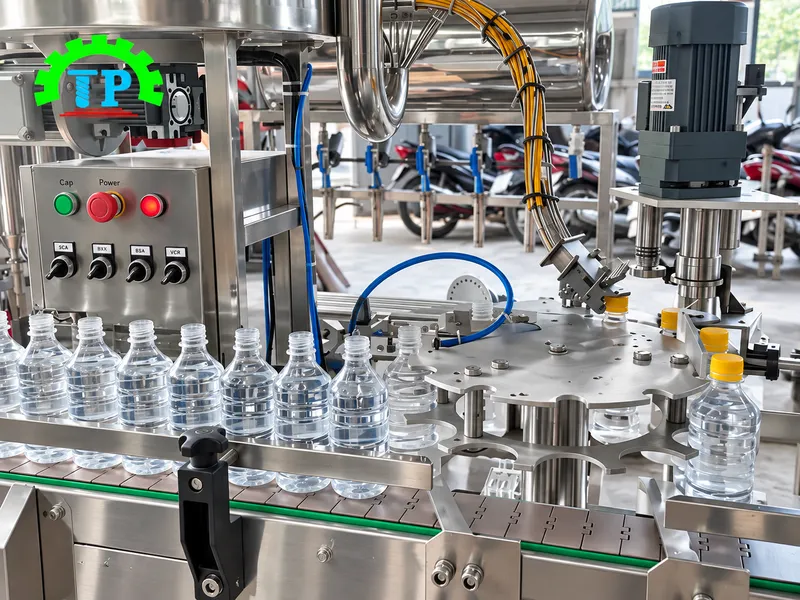

Hệ thống máy đóng nắp chai tự động mâm xoay liên tục cho dây chuyền tốc độ cao

Đối với các nhà máy sản xuất nước ngọt, bia, sữa hoặc dầu ăn có sản lượng từ vài chục nghìn chai mỗi ngày, hệ thống mâm xoay đa đầu siết là lựa chọn tối ưu. Máy đóng nắp chai tự động dạng mâm xoay liên tục giúp dây chuyền chạy ổn định từ 3.000 đến 6.000 chai mỗi giờ. Ứng dụng dòng máy xoáy nắp chai công nghiệp này giúp giải phóng hoàn toàn sức lao động thủ công tại khâu hoàn thiện bao bì.

Cơ cấu con lăn miết nắp nhôm ren xoắn ROPP chống rò rỉ

Nắp nhôm ROPP dùng cho chai thủy tinh đựng rượu vang, siro ho hay nước yến không có đường ren đúc sẵn như nắp nhựa. Nắp ban đầu chỉ là một ống nhôm trơn có vành niêm phong bên dưới. Khi chai thủy tinh tiến vào trạm miết, đầu dập tác động một lực nén dọc trục để ép chặt gioăng cao su trong nắp vào miệng chai.

Ngay sau đó, hai cặp con lăn thép hợp kim tôi cứng bắt đầu quay quanh cổ chai: một cặp con lăn miết biến dạng thành nhôm theo đúng đường ren xoắn của thủy tinh, cặp còn lại miết gập vành khuyên đứt đoạn phía dưới đáy cổ chai. Cỗ máy xoáy nắp chai nắp nhôm luôn giữ vững vị trí hàng đầu trong các xưởng đóng chai thủy tinh cao cấp.

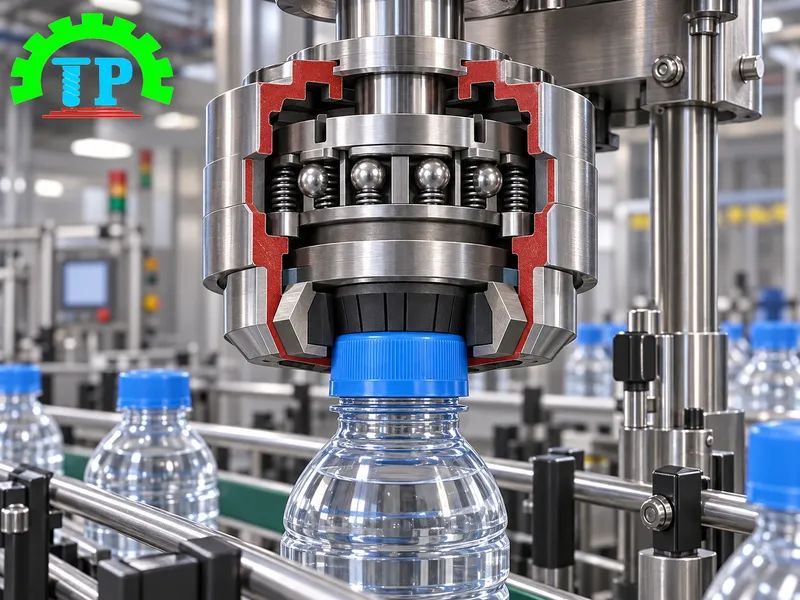

Bản Vẽ Mặt Cắt Đầu Xoáy Ly Hợp Từ Tính Và Bảng Thông Số Lực Siết 8 Loại Nắp Chai

Xưởng Chế Tạo Máy Thành Phát trang bị cụm đầu kẹp ly hợp từ tính không tiếp xúc cơ học trực tiếp trên dàn máy xoáy nắp chai thế hệ mới.

Nguyên lý ngắt lực trượt êm bằng nam châm vĩnh cửu của đầu vặn nắp chai

Đầu kẹp ly hợp từ bao gồm hai đĩa nam châm Neodymium vĩnh cửu đặt đối diện nhau qua một khe hở không khí siêu nhỏ (khoảng 0.5 đến 1.5mm). Một đĩa được nối với trục động cơ quay, đĩa còn lại nối trực tiếp với đầu vặn nắp chai bọc cao su tiếp xúc với nắp. Khi động cơ quay, lực hút từ trường giữa hai đĩa kéo đĩa dưới quay theo để vặn nắp vào ren cổ chai.

Khi nắp đã tiến hết bước ren và chạm sát đáy miệng bình, lực cản xoắn tăng đột ngột vượt qua lực liên kết từ trường. Lúc này, đĩa nam châm phía trên tự động trượt trơn trên đệm từ trường mà không truyền thêm lực vặn xuống nắp. Đầu vặn dừng quay ngay lập tức trong khi động cơ phía trên vẫn quay bình thường. Cơ cấu ly hợp từ của máy xoáy nắp chai loại bỏ hoàn toàn ma sát ăn mòn cơ học, không sinh nhiệt, không tạo bụi cao su và giữ lực xoắn đồng nhất 100% trên mọi nắp chai.

Bảng đối chiếu lực siết mô-men xoắn tiêu chuẩn cho 8 biên dạng nắp chai

Dưới đây là bảng thông số lực xoắn thực nghiệm chuẩn hóa từ phòng đo kiểm xưởng Thành Phát:

Việc cài đặt đúng dải lực trên máy xoáy nắp chai giúp đai niêm phong nguyên vẹn và bảo đảm trải nghiệm vặn mở êm tay cho khách hàng sử dụng sản phẩm.

Kiểm soát hiện tượng toét gai ren nhựa và biến dạng cổ chai PET

Hiện tượng cháy ren xảy ra khi đầu kẹp tiếp tục quay dù nắp đã chạm đáy, khiến các đường răng nhựa ma sát sinh nhiệt và nóng chảy, làm hỏng hoàn toàn độ kín khít của bao bì. Để triệt tiêu lỗi hỏng này, hệ thống máy xoáy nắp chai tích hợp cơ chế điều chỉnh áp lực nén thẳng đứng bằng lò xo giảm chấn đối trọng. Lực ép theo phương dọc trục được khống chế ở mức vừa đủ để đệm cao su bám chặt vào nắp, triệt tiêu hiện tượng đầu siết nhảy tưng tưng trên đỉnh nắp. Đối với các loại chai PET vỏ mỏng, thân chai được đỡ bởi một cụm mâm nâng đáy tự lựa, ngăn ngừa áp lực từ trên đỉnh đè bẹp dúm cổ chai trong tích tắc siết nắp.

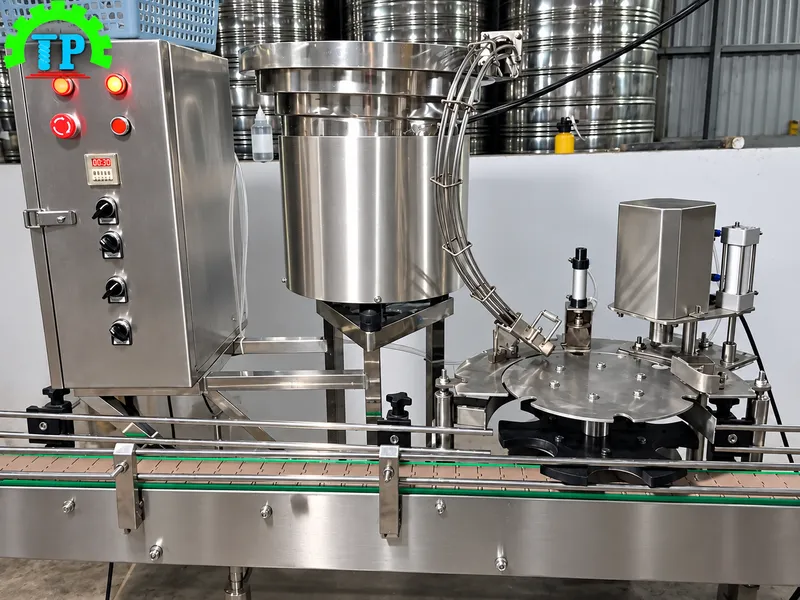

Giải Pháp Đồng Bộ Mâm Rung Cấp Nắp Tự Động Với Băng Chuyền Tốc Độ Cao

Để dây chuyền đóng gói vận hành liên tục không gián đoạn, khâu cấp nắp đóng vai trò quan trọng không kém cụm đầu siết. Nếu nắp bị lật ngửa hoặc nằm nghiêng trên đường trượt, máy xoáy nắp chai sẽ lập tức bị kẹt phôi và buộc công nhân phải nhấn dừng khẩn cấp toàn bộ hệ thống.

Cảm biến quang học phân loại và đảo chiều nắp ngược trên máng cấp liệu

Mâm rung cấp nắp sử dụng cuộn nam châm điện tạo dao động rung tần số cao, đẩy hàng trăm chiếc nắp chuyển động xoắn ốc đi lên theo mép thành phễu. Trên đường đi của nắp, kỹ sư bố trí các thanh cữ cơ học kết hợp cảm biến quang học phản xạ tia hồng ngoại.

Khi một chiếc nắp bị nằm lật ngửa, chùm tia cảm biến phát hiện sự sai lệch chiều cao sẽ kích hoạt vòi xịt khí nén cực nhỏ để thổi bay nắp rơi ngược trở lại lòng phễu rung. Chỉ những chiếc nắp nằm sấp đúng chiều 100% mới được lọt qua khe dẫn để trượt xuống máng cấp liệu của máy xoáy nắp chai.

Cơ cấu kẹp giữ thân chai chống xoay trượt khi đầu siết tác động lực

Khi đầu vặn nắp tạo ra lực xoắn lên tới 3.0 N.m, quán tính lực xoay có xu hướng làm toàn bộ thân chai bị xoay tròn theo trên mặt băng tải. Nếu thân chai xoay tự do, nắp sẽ không bao giờ được vặn chặt đến lực định mức.

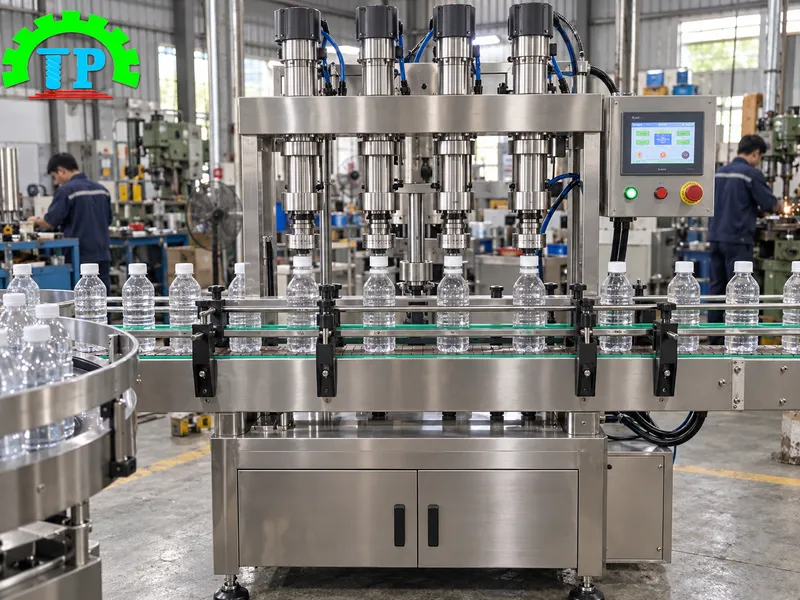

Để khắc phục hiện tượng trượt này, máy xoáy nắp chai được trang bị cơ cấu hai dây đai kẹp hông đồng tốc bọc cao su thiên nhiên dày dặn, hoặc cụm ngàm kẹp khí nén ôm sát chu vi thân bình. Cụm kẹp giữ chặt thân bình trong đúng khoảnh khắc 0.5 giây đầu vặn hạ xuống tác động lực, sau đó lập tức nhả ra để băng tải đưa chai thẳng sang công đoạn dán nhãn.

Báo Giá Gia Công Thiết Bị Đóng Nắp Chai Tại Xưởng Hà Nội

Dưới đây là bảng định mức chi phí chế tạo máy xoáy nắp chai tại xưởng Thành Phát theo từng quy mô đóng gói.

Dự toán chi phí máy bán tự động và dây chuyền đóng nắp liên hoàn

Căn cứ vào loại nắp (nắp ren nhựa, nắp vòi pump hay nắp nhôm ROPP) và sản lượng mỗi giờ, doanh nghiệp có thể cân đối bảng ngân sách sau:

Ghi chú: Bảng giá chế tạo máy xoáy nắp chai trên áp dụng cho cấu hình khung sườn Inox 304 tiêu chuẩn. Với các ngành hàng ăn mòn mạnh như nước mắm cốt hoặc axit tẩy rửa, xưởng sẽ báo giá nâng cấp chi tiết cho cụm gá kẹp bằng Inox 316 và nhựa Teflon chống oxy hóa.

Bóc tách linh kiện động cơ servo và cụm ly hợp ảnh hưởng giá thành

Sự chênh lệch giá giữa một cỗ máy chất lượng cao và dòng máy giá rẻ trên thị trường nằm ở 3 bộ phận chuyển động chính:

• Động cơ điều khiển lực xoay: Dòng máy xoáy nắp chai cao cấp sử dụng động cơ Servo của Panasonic hoặc Delta cho phép lập trình chính xác góc quay và kiểm soát mô-men xoắn bằng phần mềm máy tính, chạy êm hơn nhiều so với động cơ bước thông thường.

• Vật liệu chế tạo đầu kẹp xoay: Đệm kẹp làm bằng cao su Silicon đúc áp lực chịu mài mòn cực tốt, không để lại vết đen trên nắp trắng, có tuổi thọ gấp 4 lần loại cao su lưu hóa rẻ tiền.

• Bộ ly hợp từ tính vĩnh cửu: Cụm ly hợp từ nhập khẩu sử dụng nam châm đất hiếm chất lượng cao, giữ từ tính ổn định suốt 10 năm mà không bị suy giảm lực siết do biến đổi nhiệt độ môi trường.

Quy trình nghiệm thu đo lực mở nắp tại xưởng Thành Phát

Để bảo đảm máy xoáy nắp chai bàn giao cho khách hàng vận hành trơn tru ngay từ ngày đầu, xưởng Thành Phát thực hiện quy trình thử tải 4 bước khắt khe:

1. Kiểm tra độ đồng tâm và rơ lắc cơ khí: Dùng đồng hồ so kiểm tra độ đảo trục của đầu vặn nắp, khống chế độ lệch tâm dưới 0.03mm để đầu kẹp không bị lắc khi quay tốc độ cao.

2. Chạy thử tải 500 nắp thực tế của khách: Khách hàng gửi mẫu nắp và vỏ chai về xưởng. Kỹ sư căn chỉnh khe hở mâm rung và cữ kẹp hông, cho máy chạy liên tục 500 chu kỳ thực tế để rà soát lỗi kẹt nắp.

3. Đo kiểm lực mở nắp bằng máy Torque Tester chuyên dụng: Lấy ngẫu nhiên 30 chai vừa đóng xong, đặt lên máy đo lực kỹ thuật số để kiểm tra lực vặn mở. Toàn bộ các mẫu thử phải đạt lực siết nằm trong dải dung sai cho phép ±0.1 N.m.

4. Bàn giao khuôn dưỡng dự phòng: Chuyển giao máy xoáy nắp chai kèm sơ đồ mạch điện chi tiết, video hướng dẫn căn chỉnh và tặng kèm bộ đệm cao su kẹp nắp sơ cua dùng trong năm đầu tiên.

Xử Lý Sự Cố Kỹ Thuật Thường Gặp Khi Vận Hành Cụm Xoáy Nắp Tại Nhà Xưởng

Dưới đây là phương án xử lý nhanh cho 4 sự cố vận hành phổ biến giúp thợ máy chủ động khắc phục lỗi ngay tại phân xưởng sản xuất:

Làm sao để nắp chai không bị toét gai ren khi siết ở tốc độ cao?

Giảm lực nén ép dọc trục của xi lanh và kiểm tra lại khe hở của bộ ly hợp từ. Việc chỉnh cho đĩa ly hợp trượt sớm hơn một chút và dùng đệm kẹp silicon ôm khít biên dạng nắp sẽ triệt tiêu hoàn toàn lực ma sát làm cháy ren nắp.

Tại sao nắp siết tại xưởng thì chặt nhưng sau vài ngày vận chuyển lại bị rò rỉ dung dịch?

Hiện tượng này do màng đệm cao su bên trong nắp bị lún đàn hồi hoặc chai bị rung lắc trên đường. Bạn cần tăng nhẹ lực mô-men xoắn của máy xoáy nắp chai thêm 0.2 đến 0.3 N.m để ép chặt lớp gioăng xốp, đồng thời kiểm tra lại độ bằng phẳng của miệng chai thủy tinh.

Một chiếc máy xoáy nắp chai có thể dùng chung cho cả nắp vặn tròn và nắp vòi xịt pump được không?

Hoàn toàn dùng chung được nếu xưởng chế tạo thiết kế cơ cấu 4 con lăn miết cao su hoặc đầu kẹp rãnh khuyết. Khi chuyển từ nắp tròn sang nắp vòi xịt có cần gạt dài, thợ máy chỉ cần 15 phút để đổi cụm đầu kẹp chuyên dụng mà không cần thay đổi khung máy.

Nắp nhôm chai rượu bị rách mép hoặc đường ren miết không khít khắc phục như thế nào?

Căn chỉnh lại góc nghiêng của con lăn miết ren và giảm lực tỳ lò xo ép cạnh. Con lăn miết nắp nhôm cần được bôi trơn định kỳ bằng dầu thực phẩm và thay thế khi phát hiện cạnh con lăn bị mẻ để đường ren luôn sắc nét.

>>> Xem thêm: MÁY XOÁY NẮP CHAI 5 LÍT

Tiêu Chuẩn Nghiệm Thu Lực Siết Và Đầu Tư Máy Xoáy Nắp Chai Bền Vững

Một chiếc máy xoáy nắp chai đạt chuẩn cơ khí phải bảo vệ chất lượng dung dịch bên trong khỏi nguy cơ oxy hóa và tôn lên vẻ ngoài chỉn chu, chuyên nghiệp cho thương hiệu sản phẩm của bạn. Lựa chọn hợp tác trực tiếp với xưởng cơ khí nội địa giúp doanh nghiệp làm chủ công nghệ đóng gói, tối ưu chi phí bảo trì và dễ dàng nâng cấp dây chuyền khi mở rộng quy mô sản xuất. Hãy mang ngay mẫu chai nắp thực tế của cơ sở bạn đến xưởng CÔNG TY TNHH CÔNG NGHỆ THÀNH PHÁT tại Hà Nội hoặc liên hệ Hotline/Zalo: 0973489592 để đo kiểm lực vặn mở, chạy thử máy thực tế và nhận bản vẽ báo giá gia công tận gốc hoàn toàn miễn phí.
