Máy cấp nắp chai tự động sử dụng cơ cấu mâm rung xoắn ốc là thiết bị đóng vai trò quyết định tốc độ và sự đồng bộ của toàn dây chuyền. Tại Thành Phát, việc làm chủ nguyên lý dao động điện từ, căn chỉnh khe hở coil 1.5 mm và góc nghiêng lò xo lá giúp nắp cấp luôn đều đặn.

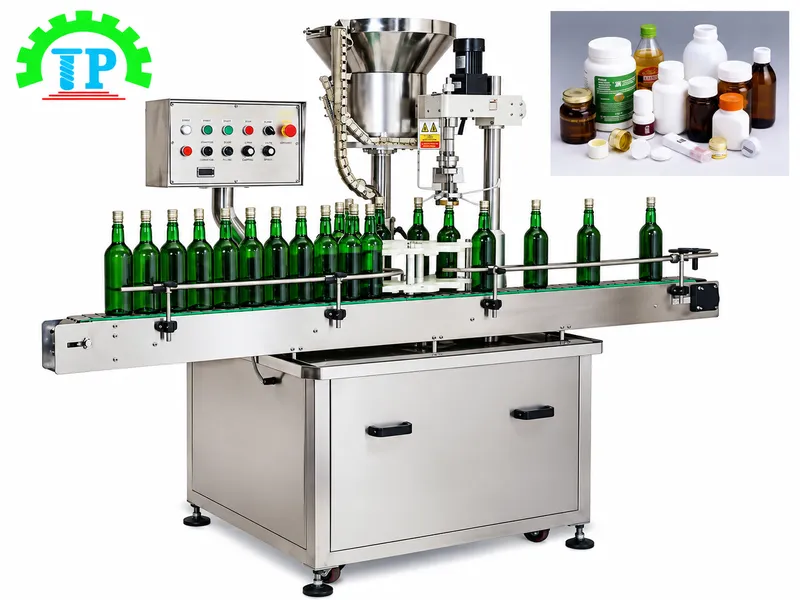

Máy Cấp Nắp Chai Tự Động Là Gì Và Hoạt Động Như Nào?

Máy cấp nắp chai tự động là hệ thống cấp phôi và định hướng chiều nắp bằng dao động điện từ vi mô. Thiết bị sử dụng cuộn coil kết hợp lò xo lá thép đẩy nắp di chuyển tịnh tiến lên máng xoắn ốc, tự động gạt lật nắp ngược chiều, cấp từ 3.000 đến 6.000 nắp/giờ chuẩn xác.

Nguyên Lý Dao Động Điện Từ Vi Mô Tạo Chuyển Động Xoắn Ốc

Để vận chuyển hàng ngàn nắp chai lộn xộn dưới đáy bồn lên trên miệng vòi theo một hàng thẳng tắp mà không cần băng chuyền cơ khí, máy cấp nắp chai tự động vận hành dựa trên sự phối hợp nhịp nhàng của 2 nguyên lý vật lý:

Cơ chế hút - nhả của cuộn coil điện từ ở tần số 50 – 100 Hz

Trái tim của mâm rung máy xoáy nắp chai là cuộn coil điện từ gắn lõi thép kỹ thuật điện E-I. Khi cấp nguồn điện xoay chiều biến đổi qua bộ điều khiển điện tử, cuộn dây sinh ra lực từ trường biến thiên kéo lõi động hạ xuống theo tần số 50 Hz hoặc 100 Hz (tương đương 3.000 đến 6.000 nhịp rung mỗi phút). Khi điện áp về điểm 0, từ trường biến mất, lò xo đàn hồi đẩy mâm bật trở lại.

Góc nghiêng 60 độ của hệ thống lò xo lá thép biến dao động đứng thành xoay

Hệ thống lò xo lá thép đàn hồi hợp kim (thường gồm 3 hoặc 4 cụm đặt nghiêng đều một góc 60° so với mặt phẳng ngang) đóng vai trò biến lực kéo thẳng đứng của nam châm điện thành dao động xoắn vi mô góc nghiêng. Mỗi nhịp nén và nhả của lò xo tạo ra một lực đẩy tiếp tuyến cực nhỏ, hất nắp chai nảy nhẹ về phía trước và leo dần lên đường máng dốc xoắn ốc mà không gây trầy xước bề mặt nhựa.

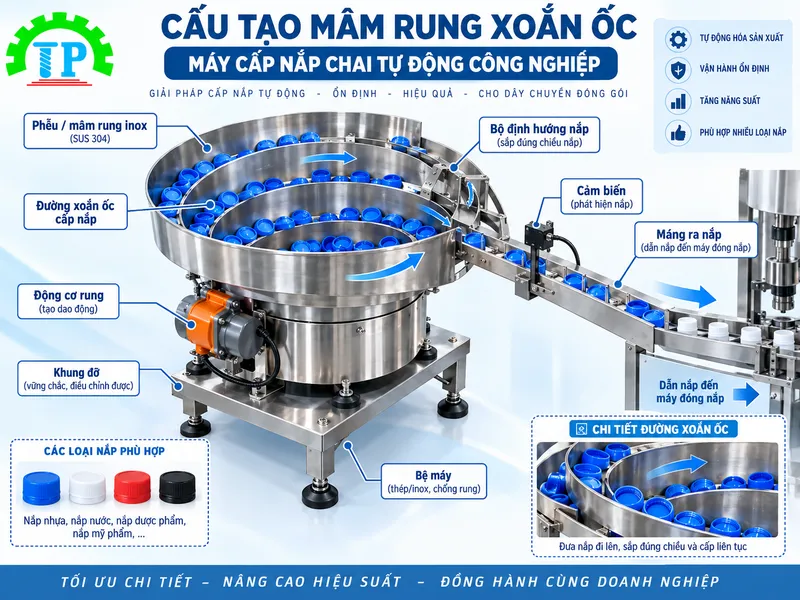

Bóc Tách Cấu Tạo Cụm Mâm Rung Cấp Nắp Chai Tự Động

Bảng bóc tách kết cấu các cụm chi tiết cơ điện cấu thành mâm rung cấp nắp tại xưởng Cơ Khí Thành Phát:

Nguyên Lý Định Hướng Chiều Nắp Xuôi/Ngược Bằng Gờ Cơ Học

Để đảm bảo 100% nắp chai đưa xuống miệng chai đều ngửa đúng chiều ren, máy cấp nắp chai tự động sử dụng cơ chế sàng lọc trọng tâm vật lý độc đáo mà không cần camera đắt đỏ:

Lợi dụng độ lệch trọng tâm nắp

Nắp chai nhựa hoặc nắp nhôm luôn có phần đáy nắp đặc kín nặng hơn phần miệng nắp rỗng. Trọng tâm của nắp luôn nằm lệch về phía đáy nắp.

Cơ cấu thanh gạt chiều nắp và gờ bậc thang

Trên đoạn máng thoát cuối cùng, các kỹ sư Thành Phát thiết kế một gờ vát bậc thang kết hợp thanh gạt hông Inox. Khi nắp đi qua:

• Nắp nằm đúng chiều (đáy nắp tiếp xúc mặt máng): Trọng tâm thấp giúp nắp đi trơn tru qua khe hở và tiến thẳng vào đường ray dẫn hướng.

• Nắp nằm ngược chiều (miệng nắp úp xuống): Trọng tâm cao làm nắp mất thăng bằng khi chạm gờ vát, lập tức bị lật nghiêng và rơi lọt trở lại lòng phễu bên dưới để đi lại vòng sau.

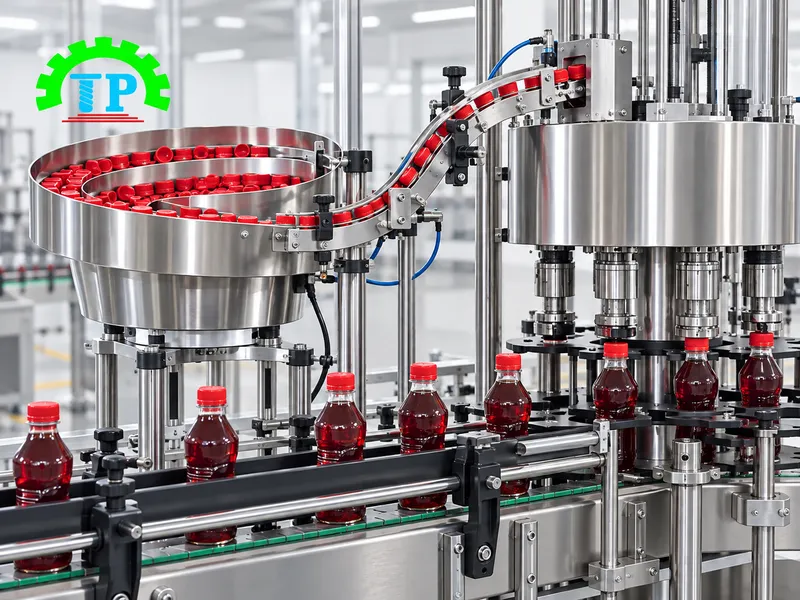

Quy Trình 3 Bước Căn Chỉnh Khe Hở Cuộn Hít Điện Từ 1.5 mm

Sau thời gian dài vận hành, ốc định vị cuộn coil có thể bị lỏng làm thay đổi khe hở từ tính. Kỹ thuật viên cần tuân thủ 3 bước hiệu chuẩn khe hở chuẩn xác theo Thành Phát:

Bước 1: Ngắt nguồn điện an toàn và vệ sinh mặt cực từ

Gạt cầu dao điện ngắt nguồn cấp cho bộ điều khiển mâm rung. Dùng khí nén thổi sạch bụi bẩn và dùng giấy nhám mịn lau sạch lớp oxy hóa mỏng trên bề mặt hai khối sắt từ tĩnh và động của cuộn coil.

Bước 2: Căn chỉnh khe hở không khí 1.2 – 1.5 mm bằng thước lá

Dùng thước lá căn đệm (Feeler Gauge) dải 1.2 mm hoặc 1.5 mm đặt vào giữa khe hở của hai bề mặt cực từ. Nới lỏng ốc hãm chân đế cuộn coil, ép nhẹ cuộn dây sao cho kẹp chặt thước lá vừa tay, sau đó siết chặt lại toàn bộ bu-lông lục giác. Khe hở 1.5 mm là tiêu chuẩn vàng: nếu khe hở nhỏ hơn 1.0 mm, hai khối sắt sẽ va đập cơ khí gây nứt vỡ cuộn coil; nếu lớn hơn 2.0 mm, từ trường bị suy yếu khiến mâm rung chậm chạp.

Bước 3: Tinh chỉnh tần số và điện áp rung trên bộ điều khiển

Cắm điện khởi động bộ điều khiển biến tần mâm rung. Xoay núm chiết áp điều chỉnh điện áp từ 110V lên 220V và tinh chỉnh tần số dao động (thường đạt điểm cộng hưởng ở 50 – 60 Hz). Quan sát nắp chai chuyển động êm ái, nối đuôi nhau leo máng xoắn mượt mà với tốc độ 3.000 – 6.000 nắp/giờ mà không phát ra tiếng rít kim loại là đạt chuẩn.

*Lưu ý quan trọng về thông số kỹ thuật: Các thông số về khe hở cuộn coil điện từ (1.2 – 1.5 mm), góc nghiêng lò xo lá thép (55° – 65°) và dải tần số dao động (50 – 100 Hz) trong bài viết được tổng hợp từ quy chuẩn thiết kế cơ điện mâm rung cấp phôi tự động công nghiệp nhằm mục đích hướng dẫn hiện trường và tham khảo bảo trì. Tùy thuộc vào đường kính nắp, trọng lượng nắp nhựa/nắp nhôm và năng suất yêu cầu của dây chuyền chiết rót, kỹ sư Cơ Khí Thành Phát sẽ tính toán độ dày lá thép và bước rãnh xoắn tối ưu riêng. Quý khách hàng vui lòng liên hệ Hotline/Zalo: 02466868254 - 0973489592 để nhận bản vẽ chi tiết và tư vấn kỹ thuật tận xưởng.

Câu Hỏi Thường Gặp Về Máy Cấp Nắp Chai Tự Động

Nguyên lý mâm rung cấp nắp chai hoạt động thế nào?

Mâm rung hoạt động nhờ cuộn coil điện từ hút - nhả liên tục kết hợp lò xo lá nghiêng 60 độ, tạo ra các vi dao động xoắn ốc đẩy nắp nảy tiến lên máng xoắn.

Cách chỉnh tần số rung mâm cấp nắp chuẩn xác ra sao?

Sử dụng núm xoay trên bộ điều khiển điện tử để tìm dải tần số cộng hưởng cơ học (50 – 60 Hz), giúp mâm đạt biên độ rung lớn nhất với mức tiêu hao điện nhỏ nhất.

Cấu tạo phễu rung phân loại chiều nắp gồm những gì?

Gồm phễu Inox 304 có đường máng xoắn ốc bậc thang, gờ gạt định hướng cơ học, thanh gạt hông và đường ray dẫn hướng nắp xuống cụm đầu vặn.

Xử lý kẹt nắp trong mâm rung thực hiện bằng cách nào?

Ngắt điện mâm rung, kiểm tra khe hở thanh gạt xem có nắp bavia méo móp kẹt không, làm sạch rãnh trượt và chỉnh lại góc nghiêng gờ phân loại chiều nắp.

Ray dẫn hướng nắp chai xuống vòi có vai trò gì?

Ray dẫn hướng giúp tích lũy và chuyển tiếp các nắp đã đúng chiều từ trên mâm cao trượt thẳng hàng xuống cổ chai ngay trước trạm đóng siết nắp.

Tốc độ cấp nắp mâm rung tối ưu đạt bao nhiêu nắp/giờ?

Năng suất cấp nắp tiêu chuẩn của mâm rung công nghiệp dao động từ 3.000 đến 6.000 nắp/giờ, hoàn toàn đáp ứng đồng bộ cho các dây chuyền đóng chai tốc độ cao.

>>> Xem thêm: MÁY XOÁY NẮP CHAI TỰ ĐỘNG TPX6 - 8000T

Chế Tạo Và Gia Công Mâm Rung Cấp Nắp Tại Cơ Khí Thành Phát

Làm chủ cấu tạo cơ điện và nguyên lý vận hành của máy cấp nắp chai tự động là nền tảng giúp nhà máy duy trì nhịp độ sản xuất thông suốt, loại bỏ hoàn toàn hiện tượng nghẽn phôi hoặc cấp ngược chiều nắp gây dừng chuyền. Cơ Khí Thành Phát tự hào là đơn vị tiên phong gia công phễu rung xoắn ốc Inox 304 và căn chỉnh hệ thống cuộn coil điện từ chuyên nghiệp theo từng mẫu nắp độc quyền của khách hàng.

Công Ty TNHH Công Nghệ Thành Phát tự hào là đơn vị chuyên nghiệp nghiên cứu, chế tạo và cung cấp giải pháp máy cấp nắp chai tự động và mâm rung định hướng nắp chính hãng: Hotline / Zalo tư vấn kỹ thuật: 02466868254 - 0973489592.
