Lỗi kẹt vòi chiết rót dung dịch đặc khiến dây chuyền dừng đột ngột, gây gãy ty xilanh hoặc cháy motor khi chiết sốt, tương ớt và gel cô đặc. Tại Thành Phát, sự cố được xử lý triệt để nhờ quy trình chuyên nghiệp 4 bước lắp đặt cánh khuấy gia nhiệt 80°C kết hợp cụm van xoay Inox 316 chịu lực xoắn cao.

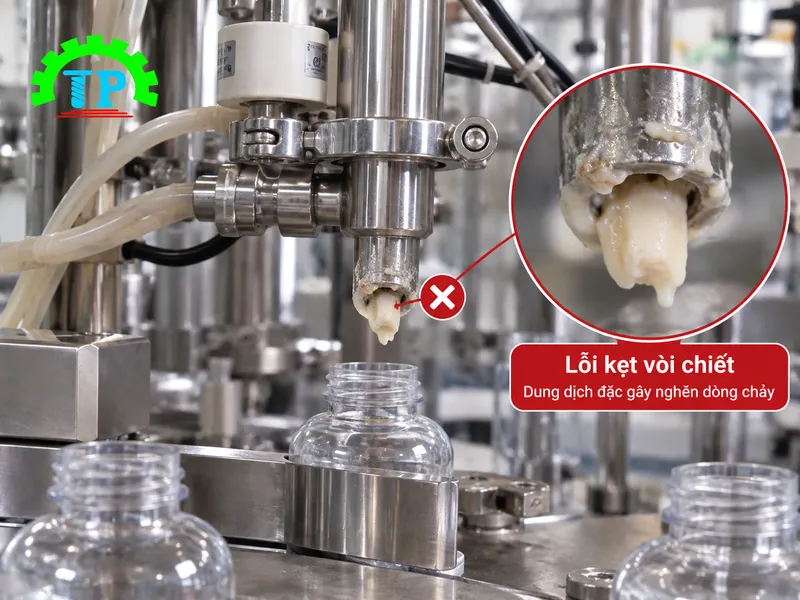

Lỗi Kẹt Vòi Chiết Rót Dung Dịch Đặc Là Gì?

Lỗi kẹt vòi chiết rót dung dịch đặc là hiện tượng đầu vòi hoặc buồng van bị bó cứng do chất lỏng có độ nhớt cao trên 5.000 mPa.s đông đặc, kết tinh hoặc chứa xác thực phẩm. Sự cố này làm tăng áp lực cản trở, khiến piston không thể hút đẩy dịch vào trong vỏ bao bì.

Dừng Chuyền Đột Ngột Và Hư Hỏng Cơ Khí Khi Chiết Dịch Sệt Bị Kẹt Vòi

Trong các nhà máy chế biến thực phẩm (tương ớt, tương cà, sốt phô mai, mật ong) và hóa mỹ phẩm (gel vuốt tóc, kem dưỡng, sáp nến, mỡ nhờn), sự cố lỗi kẹt vòi chiết rót dung dịch đặc là cơn ác mộng lớn nhất của đội ngũ kỹ thuật.

Cong vênh hoặc gãy ty xilanh piston

Khi dung dịch bị đông tụ hoặc tắc nghẽn ở vòi, xilanh khí nén vẫn tiếp tục đẩy với áp lực 6 bar. Lực cản thủy lực cực lớn dội ngược lại làm cong ty piston Inox, phá vỡ gioăng phốt làm kín buồng chứa.

Bó cứng van xoay và cháy motor giảm tốc

Lỗi kẹt vòi chiết rót dung dịch đặc xảy ra với các hệ thống chiết dẫn động điện, cặn bám khô cứng chèn vào khe hở con trượt khiến van xoay kẹt cứng, làm tăng dòng tải đột ngột gây cháy cuộn dây motor.

Đình trệ tiến độ đóng gói hàng loạt

Mỗi lần vòi chiết bị nghẹt, xưởng phải dừng toàn bộ dây chuyền từ 1 đến 2 tiếng để công nhân dùng dụng cụ tháo dỡ cơ khí, sục rửa bằng nước nóng thủ công, gây lãng phí hàng chục triệu đồng chi phí nhân công và nguyên liệu hỏng.

4 Nguyên Nhân Cốt Lõi Gây Tắc Nghẽn Đầu Vòi Chiết Rót

Để xử lý dứt điểm lỗi kẹt vòi chiết rót dung dịch đặc, kỹ sư vận hành cần nhận diện chính xác 4 tác nhân vật lý và cơ khí sau:

1. Hiện tượng đông đặc cục bộ do suy giảm nhiệt độ

Các dung dịch như sáp nóng chảy, bơ thực vật, dầu dừa, kẹo mạch nha hay gel cô đặc phụ thuộc hoàn toàn vào nhiệt độ để duy trì trạng thái lỏng. Khi di chuyển qua đoạn đường ống dẫn không được bảo ôn hoặc dừng máy giữa ca làm việc, nhiệt độ môi trường làm chất lỏng nguội đi nhanh chóng và đông cứng lại ngay trong lòng vòi chiết.

2. Hiện tượng kết tinh đường và muối đóng cặn đầu kim

Với các dòng sản phẩm như: siro cô đặc, mật ong hay nước sốt mặn, dung dịch tiếp xúc với không khí tại miệng vòi sẽ bay hơi nước cục bộ, tạo thành các tinh thể đường hoặc muối sắc nhọn. Lớp cặn cứng này dày lên sau mỗi chu kỳ chiết và làm kẹt chặt hành trình nâng hạ của ty van chống nhỏ giọt.

3. Xác thực phẩm và hạt lơ lửng chèn kẹt khe van

Tương ớt có lẫn hạt và vỏ ớt xay, nước sốt thịt có vụn xơ, gel nha đam có hạt thạch nếu đi qua các loại van bi một chiều (Check Valve) dạng lò xo thông thường sẽ bị lỗi kẹt vòi chiết rót dung dịch đặc tại miệng đệm cao su, khiến van không thể đóng kín hoặc tắc nghẽn hoàn toàn đường nạp.

4. Tiết diện đường ống và đầu vòi quá nhỏ so với độ nhớt

Nhiều xưởng sản xuất sử dụng máy chiết dịch lỏng (ống dẫn phi 12 – 16 mm) để chiết dịch sệt có độ nhớt trên 10.000 mPa.s. Lực ma sát thành ống quá lớn cản trở dòng chảy, khiến áp suất hút không đủ kéo dịch vào xilanh.

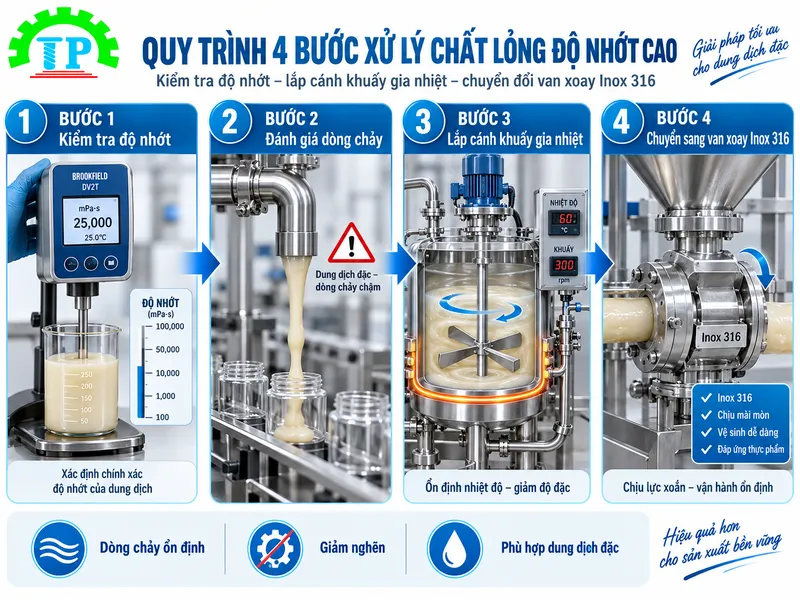

Quy Trình 4 Bước Khắc Phục Triệt Để Lỗi Kẹt Vòi Dung Dịch Đặc

Đội ngũ kỹ sư Cơ Khí Thành Phát đã chuẩn hóa quy trình 4 bước giúp các phân xưởng cải tạo thiết bị và loại bỏ vĩnh viễn sự cố nghẹt dịch:

Bước 1: Kiểm tra độ nhớt động lực học và tính chất dòng chảy

Sử dụng máy đo độ nhớt chuyên dụng (Brookfield Viscometer) để xác định chỉ số mPa.s của nguyên liệu ở các dải nhiệt độ khác nhau (từ nhiệt độ phòng 25°C đến 80°C). Bước này giúp xác lập chính xác nhiệt độ tối ưu mà tại đó dung dịch đạt độ lỏng lý tưởng để bơm hút êm ái.

Bước 2: Lắp đặt bồn chứa gia nhiệt 2 lớp tích hợp cánh khuấy cạo đáy

• Trang bị bồn phễu chứa Inox 304 kết cấu 2 hoặc 3 lớp, sử dụng điện trở nhiệt hoặc áo nước nóng tuần hoàn để duy trì nhiệt độ nguyên liệu ổn định từ 40°C đến 80°C.

• Bắt buộc tích hợp cánh khuấy bồn chứa dạng mái chèo gắn lưỡi gạt Teflon (Scraper). Motor giảm tốc điều khiển cánh khuấy đảo đều liên tục, cạo sạch màng dung dịch bám ở đáy và thành bồn, triệt tiêu hoàn toàn hiện tượng khê cháy hoặc đông đặc không đều.

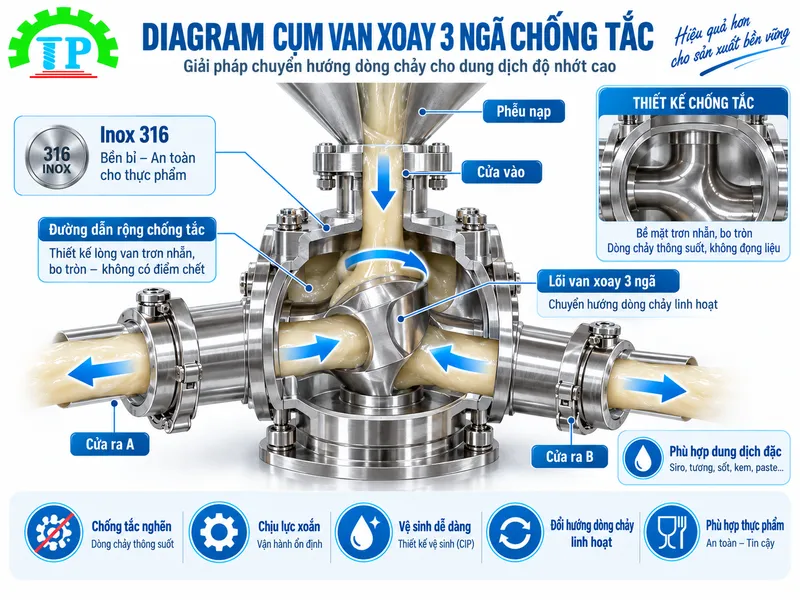

Bước 3: Chuyển đổi sang cụm van xoay 3 ngã Inox 316 chịu lực xoắn cao

Thay thế toàn bộ cụm van một chiều lò xo truyền thống bằng cơ cấu van xoay 3 ngã (Rotary Valve) gia công từ Inox 316 nguyên khối để khắc phục lỗi kẹt vòi chiết rót dung dịch đặc:

• Cửa van khoét rãnh hình chữ T hoặc chữ L với đường kính mở rộng (phi 25 – 38 mm), cho phép dịch sệt đặc và các hạt xác thực phẩm lưu thông tự do.

• Trục van xoay được dẫn động bằng xilanh khí nén công suất lớn hoặc motor bước, tạo ra mô-men xoắn mạnh mẽ cắt đứt các sợi xơ thực phẩm mà không bị kẹt đứng con trượt.

Bước 4: Lắp đặt vòng gia nhiệt bảo ôn trực tiếp tại cụm vòi chiết rót

Toàn bộ cụm vòi chiết và ống dẫn từ van xoay xuống miệng chai được bọc vòng đệm vòi chiết gia nhiệt điều khiển qua đồng hồ kỹ thuật số PID:

• Giữ nhiệt độ vòi chiết luôn đồng nhất với nhiệt độ trong bồn chứa, ngăn ngừa hiện tượng sốc nhiệt làm đông đặc dung dịch ngay tại đầu kim rót.

• Tích hợp van đóng ngắt dạng piston kéo ngược (Pull-back nozzle) cắt đứt giọt dịch sệt dứt khoát, không để lại cặn thừa ở mép vòi, tránh gặp lỗi kẹt vòi chiết rót dung dịch đặc.

Bảng Cấu Hình Kỹ Thuật Kháng Tắc Cho Từng Nhóm Dung Dịch Đặc

Bảo Dưỡng Xilanh Và Gioăng Phốt Chiết Dịch Sệt Định Kỳ

• Quy trình xả rửa đường ống cuối ca (Flushing): Không để nguyên liệu sệt nằm lại qua đêm trong lòng ống. Sau khi kết thúc mẻ chiết, bơm tối thiểu 15 lít nước nóng (70°C – 80°C) tuần hoàn qua buồng xilanh và đầu vòi để cuốn trôi toàn bộ màng dịch bám.

• Kiểm tra độ mòn phốt Teflon và độ rơ trục piston: Lỗi kẹt vòi chiết rót dung dịch đặc vì tính chất áp lực ma sát lớn. Định kỳ 3 tháng một lần cần tháo kiểm tra vành phốt Teflon, thay mới nếu phát hiện vết xước để ngăn dịch rò rỉ vào khoang khí nén.

• Tra mỡ bôi trơn an toàn thực phẩm NSF H1: Thoa một lớp mỡ chịu nhiệt an toàn thực phẩm lên trục ty xilanh và ngàm van xoay để duy trì sự vận hành êm ái, giảm tải mô-men xoắn cho hệ thống điều khiển.

Giải Đáp Câu Hỏi Về Lỗi Kẹt Vòi Chiết Rót Dung Dịch Đặc

Cách sửa máy chiết rót bị nghẹt đầu vòi nhanh chóng thế nào?

Khi vòi bị nghẹt, lập tức nhấn nút E-Stop ngắt máy, dùng súng sấy nhiệt làm nóng cục bộ đầu vòi để làm mềm dịch đông kết, sau đó tháo cùm Tri-clamp đầu vòi ngâm vào nước ấm 80°C để thông béc chiết an toàn mà không dùng vật nhọn chọc thủng làm trầy xước nòng Inox.

Tại sao chiết tương ớt hay bị lỗi kẹt vòi chiết rót dung dịch đặc?

Tương ớt chứa xác hạt ớt và độ nhớt cao. Khi sử dụng van bi một chiều, hạt ớt sẽ bị kẹt vào khe hở đệm kín làm hở van hoặc nghẽn dòng; giải pháp dứt điểm là chuyển sang cơ cấu van xoay 3 ngã Inox 316 khoét rãnh thông suốt.

Van xoay định lượng chất đặc bị bó cứng xử lý sao?

Tháo rời cụm van xoay, cạo sạch lớp cặn đường hoặc tinh thể khô cứng bám ở thành con trượt, kiểm tra khe hở nhiệt giữa thân van và lõi xoay. Sau đó bôi trơn bằng mỡ silicon chịu nhiệt trước khi siết lại cữ định vị.

Xử lý dung dịch đóng cặn đường ống chiết thế nào?

Dùng dung dịch xút loãng NaOH 1% ở nhiệt độ 65°C bơm tuần hoàn khép kín trong 15 phút, để làm tan rã màng chất béo và đường đóng bám. Sau đó, xả sạch lại bằng nước tinh khiết để làm sạch hoàn toàn lòng ống.

Vòi chiết gia nhiệt chống đông đặc hoạt động ra sao?

Vòi chiết gia nhiệt sử dụng dây điện trở silicon bọc cách điện quấn quanh ống chiết và điều khiển nhiệt độ chính xác qua cảm biến PT100. Nhiệt lượng truyền liên tục giữ cho dung dịch bên trong vòi luôn ở trạng thái lỏng nóng chảy, triệt tiêu nguy cơ đông đặc khi tạm dừng chuyền.

Cách bảo dưỡng xilanh chiết đặc để không bị gãy ty?

Cần cài đặt van tiết lưu một chiều giảm tốc độ hành trình hút để xilanh không bị quá tải lực kéo. Đồng thời, lắp thêm cảm biến áp suất trên đường ống để tự động ngắt máy nếu áp lực bơm vượt quá ngưỡng an toàn cho phép.

Xem thêm: MÁY CHIẾT DỊCH SỆT MỘT ĐẦU TPC1-1000T

Khắc Phục Triệt Để Sự Cố Kẹt Vòi Cùng Cơ Khí Thành Phát

Giải quyết triệt để lỗi kẹt vòi chiết rót dung dịch đặc giúp doanh nghiệp bảo toàn độ bền cơ học cho máy móc, ngăn ngừa sự cố dừng chuyền và duy trì tiến độ giao hàng chuẩn xác. Việc trang bị đồng bộ cụm van xoay 3 ngã, cánh khuấy bồn chứa và vòi chiết gia nhiệt chính là giải pháp đầu tư bền vững nâng tầm năng suất cho phân xưởng đóng gói.

Công Ty TNHH Công Nghệ Thành Phát nhận khảo sát thực tế, thử mẫu độ nhớt và chế tạo các giải pháp máy chiết rót dung dịch đặc chống kẹt vòi chuyên dụng theo từng công thức sản phẩm của khách hàng: Hotline / Zalo tư vấn kỹ thuật: 0973489592 - 02466868254
