Máy Chiết Rót Khí Nén Vận Hành Như Thế Nào?

Máy chiết rót khí nén vận hành nhờ áp lực khí 0.4 đến 0.8 MPa dẫn động xilanh piston hút xả chất lỏng. Khi van điện từ 5/2 đảo chiều, piston lùi hút dung dịch vào buồng đong, rồi tiến tới đẩy dứt khoát qua vòi chiết vào chai, kiểm soát dung sai định lượng chuẩn dưới 1%.

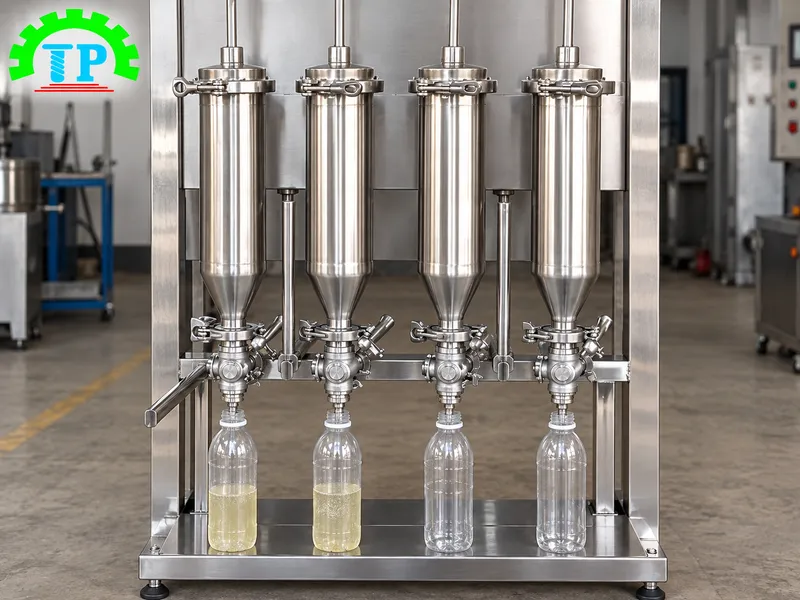

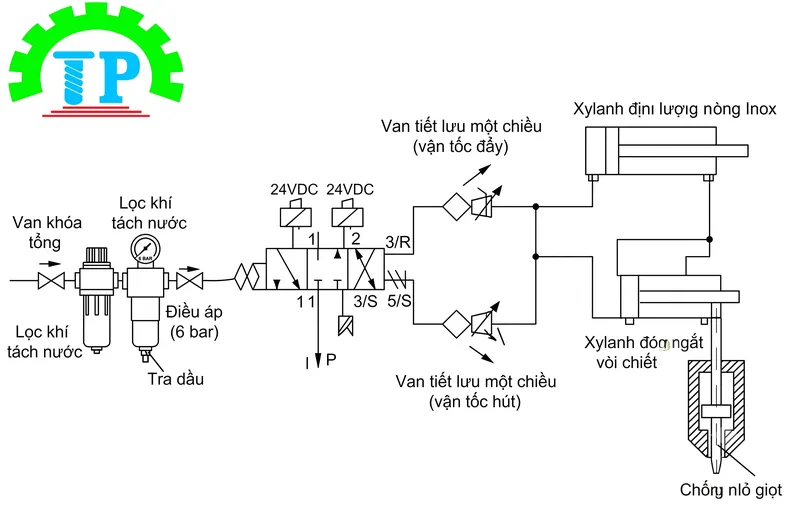

Sơ Đồ Mạch Khí Nén Máy Chiết Rót Chuẩn Hóa Cơ Khí Chế Tạo

Trong các phân xưởng sản xuất dung dịch lỏng và sệt, nỗi ám ảnh lớn nhất của đội ngũ bảo trì là tình trạng xilanh đẩy bị giật cục, hành trình piston chập chờn hoặc van đóng ngắt bị trễ nhịp gây trào dịch bẩn sàn xưởng. Bản vẽ mạch khí nén chuẩn hóa chính là "kim chỉ nam" giúp kỹ thuật viên làm chủ hoàn toàn đường đi của dòng khí điều khiển.

Cấu trúc phân tầng của hệ thống khí nén công nghiệp

Một sơ đồ mạch chuẩn trên máy chiết rót khí nén bao gồm 4 tầng chức năng liên kết chặt chẽ:

1. Tầng cấp nguồn và xử lý khí (FRL): Gồm van khóa tổng, bộ lọc khí tách nước, van điều áp duy trì nguồn cấp khí 6 bar ổn định và bộ tra dầu bôi trơn tự động.

2. Tầng chấp hành tín hiệu điều khiển: Sử dụng các dòng van đảo chiều khí nén dạng cuộn hút Solenoid 24VDC hoặc van gạt tay cơ khí để định tuyến khí nén.

3. Tầng điều tiết lưu lượng: Bố trí cụm van tiết lưu một chiều lắp trực tiếp tại hai đầu cấp xilanh nhằm kiểm soát vận tốc hút – đẩy riêng biệt.

4. Tầng cơ cấu chấp hành định lượng: Cụm xilanh khí nén nòng Inox liên kết với piston định lượng dịch và xilanh phụ đóng ngắt van vòi chiết chống nhỏ giọt.

Nguyên Lý Hoạt Động Của Van Điện Từ 5/2 Và Cơ Chế Đảo Chiều Khí Nén

Trên máy chiết rót khí nén, cơ cấu van điện từ 5/2 đóng vai trò trái tim điều phối dòng khí. Việc hiểu sâu sắc trạng thái đóng mở của 5 cửa van giúp kỹ sư dễ dàng khoanh vùng lỗi rò khí khi máy dừng hoạt động.

Trạng thái 1: Chu trình hút nguyên liệu vào buồng định lượng

Khi tín hiệu từ bàn đạp cóc đạp hoặc PLC kích hoạt cuộn Coil của van đảo chiều khí nén, con trượt bên trong van dịch chuyển:

• Cửa cấp khí P thông với cửa làm việc A, đưa khí nén qua van tiết lưu một chiều vào khoang sau xilanh.

• Khí nén đẩy piston lùi về phía sau, tạo ra một vùng áp suất chân không âm bên trong ống đong Inox 304.

• Lúc này, van xoay 3 ngã mở thông đường từ bồn chứa nguyên liệu vào xilanh, dung dịch được hút đầy buồng chứa với thể tích thiết lập. Đồng thời, khí thừa ở khoang trước xilanh thoát tự do qua cửa xả S.

Trạng thái 2: Chu trình đẩy dịch và ngắt vòi chiết dứt khoát

Khi piston chạm tới cữ chặn hành trình được định vị bởi công tắc từ sensor, cuộn Coil ngắt điện hoặc nhận lệnh đảo chiều:

• Lò xo hồi vị (hoặc cuộn Coil thứ 2) đẩy con trượt van 5/2 đảo trạng thái: Cửa cấp P lập tức thông với cửa làm việc B.

• Luồng khí nén nạp vào khoang trước, đẩy piston tiến về phía trước với áp lực nén mạnh mẽ, ép toàn bộ dung dịch qua van xoay và tống ra đầu vòi rót của máy chiết rót khí nén.

• Khí nén ở khoang sau thoát ra ngoài qua cửa xả R qua bộ giảm thanh chống ồn.

Kỹ Thuật Căn Chỉnh Van Tiết Lưu Một Chiều Kiểm Soát Tốc Độ Hút – Đẩy

Hiện tượng dung dịch bị bắn tung tóe, sủi bọt tràn miệng chai hoặc dung sai thể tích bị lệch giữa các chai hầu hết đều bắt nguồn từ việc căn chỉnh van tiết lưu một chiều sai kỹ thuật.

Quy tắc điều chỉnh tiết lưu đường xả (Meter-out control)

Trên máy chiết rót khí nén, van tiết lưu luôn được lắp theo nguyên lý "chặn đường xả" chứ không chặn đường nạp. Khí nén đi vào xilanh tự do qua van một chiều, nhưng khí thoát ra ở đầu đối diện buộc phải đi qua khe hẹp tiết lưu. Cơ chế này tạo ra một "đệm khí nén phản lực", giúp piston di chuyển đầm chắc, triệt tiêu 100% hiện tượng giật cục cơ học.

Quy trình 4 bước hiệu chuẩn tốc độ vòi chiết chuẩn xác

• Bước 1: Khóa chặt ốc hãm van tiết lưu: Vặn nhẹ ốc tinh chỉnh theo chiều kim đồng hồ cho đến khi kim van chạm đáy (đóng hoàn toàn), sau đó nới lỏng đai ốc khóa locknut.

• Bước 2: Căn chỉnh hành trình hút nguyên liệu: Mở ốc tiết lưu khoang sau từ 2.5 đến 3 vòng. Quan sát tốc độ piston lùi về; đối với dung dịch đặc như tương ớt, gel, cần mở chậm để tránh hiện tượng tách lớp hoặc bọt khí xâm thực lòng xilanh.

• Bước 3: Tinh chỉnh hành trình bơm xả dịch: Mở van tiết lưu khoang trước khoảng 1.5 đến 2 vòng. Cho máy chạy thử có tải; nếu dung dịch có chất tạo bọt (nước rửa chén, dầu gội), cần siết bớt tiết lưu để giảm vận tốc dòng chảy xuống miệng chai.

• Bước 4: Khóa chặt đai ốc hãm: Khi tốc độ dòng chảy đạt độ êm ái và không văng bắn, lập tức siết chặt đai ốc khóa định vị để ngăn rung động máy làm trôi cữ cài đặt.

Checklist Chẩn Đoán Và Khắc Phục 4 Sự Cố Mạch Khí Nén Thường Gặp

Cách Đấu Nối Cảm Biến Hành Trình Từ (Sensor Reed Switch) Chống Lỗi Kẹt Máy

Để cụm van điện từ biết chính xác thời điểm cần đảo chiều, máy chiết rót khí nén sử dụng các công tắc từ sensor kẹp trên rãnh thân xilanh nhôm.

Nguyên lý nhận diện nam châm vĩnh cửu

Bên trong piston khí nén luôn tích hợp một vòng từ tính. Khi piston lướt qua vị trí lắp cảm biến bên ngoài vỏ, từ trường sẽ hút hai lá tiếp điểm bên trong ống thủy tinh chạm vào nhau, phát tín hiệu 24VDC về mạch điều khiển.

Căn chỉnh cữ định lượng thể tích

• Cảm biến phía sau quyết định điểm kết thúc chu trình hút (quyết định dung tích chiết từ 50ml đến 5000ml). Nới ốc trượt cảm biến dọc thân xilanh để tăng hoặc giảm thể tích mong muốn.

• Cảm biến phía trước xác nhận piston đã đẩy hết dịch, kích hoạt lệnh đóng xilanh vòi vặn và mở chu kỳ tiếp theo.

Biện pháp xử lý lỗi mất tín hiệu cảm biến

Khi sensor bị lệch vị trí hoặc bụi dầu bám dày, đèn LED báo trạng thái sẽ không sáng, khiến máy chiết rót khí nén dừng đơ ở cuối hành trình. Kỹ thuật viên chỉ cần kiểm tra nguồn cấp 24V và dùng lục giác xiết lại rãnh gá cảm biến đúng vị trí nam châm tiếp xúc.

Câu Hỏi Thường Gặp Về Máy Chiết Rót Khí Nén

Nguyên lý hoạt động van chiết khí nén là gì?

Van chiết khí nén hoạt động dựa trên cơ cấu đóng mở đồng bộ của van xoay 3 ngã và van kim đầu vòi. Khi hút liệu, van xoay mở thông đường ống dẫn từ bồn vào buồng xilanh; khi đẩy liệu, van xoay đóng chiều hút và mở thông chiều xả, đồng thời xilanh khí nén nâng đầu kim để dung dịch rót gọn vào miệng chai mà không bị rỉ giọt.

Sơ đồ mạch khí nén máy chiết rót gồm những bộ phận nào?

Sơ đồ hoàn chỉnh gồm: cụm cấp nguồn lọc tách nước điều áp (FRL), van điện từ đảo chiều 5/2, cặp van tiết lưu một chiều kiểm soát tốc độ, xilanh khí nén định lượng tích hợp vòng từ, cụm cảm biến hành trình từ và xilanh compact đóng ngắt đầu vòi chiết rót.

Van điện từ máy chiết đóng mở thế nào?

Van điện từ máy chiết rót khí nén đóng mở nhờ lực hút điện từ của cuộn Coil 24VDC kéo con trượt cơ khí bên trong thân van. Khi có điện, từ trường kéo con trượt nén lò xo đưa cửa khí P thông với cửa A để hút dịch; khi ngắt điện, lò xo đẩy con trượt về vị trí ban đầu để đưa cửa P thông với cửa B đẩy dịch ra ngoài.

Áp suất xilanh đẩy nguyên liệu bao nhiêu bar là chuẩn?

Áp suất khí nén vận hành chuẩn hóa cho xilanh đẩy nguyên liệu là từ 0.5 đến 0.6 MPa (tương đương 5 đến 6 bar). Nếu áp suất dưới 4 bar máy sẽ bị giật và sai số thể tích; nếu vượt quá 8 bar sẽ làm giảm tuổi thọ phốt Teflon và gây rung lắc đường ống dẫn dung dịch.

Cảm biến hành trình máy chiết rót có tác dụng gì?

Cảm biến hành trình (công tắc từ sensor) có tác dụng định vị chính xác điểm dừng cuối của piston khi hút và đẩy dung dịch. Tín hiệu này đóng vai trò xác định dung tích định lượng mẻ rót và kích hoạt lệnh khóa liên động để hệ thống máy chiết rót khí nén chuyển sang chu trình tiếp theo an toàn.

Cách chỉnh van tiết lưu máy chiết để không bị giật cục?

Để xilanh không bị giật, bắt buộc phải lắp van tiết lưu theo nguyên tắc điều tiết dòng xả (Meter-out). Kỹ thuật viên khóa chặt kim van, sau đó mở dần từng nửa vòng ren cho đến khi piston chuyển động tịnh tiến đều đặn với vận tốc ổn định, triệt tiêu hoàn toàn hiện tượng rung lắc đầu vòi.
