Máy chiết rót tự động tích hợp hệ thống vệ sinh CIP khép kín giúp loại bỏ lầm tưởng tháo rời cơ khí thủ công gây nhiễm khuẩn chéo và dừng chuyền kéo dài. Tại Thành Phát, quy trình rửa đường ống 4 bước qua PLC đảm bảo tiệt trùng tuyệt đối, đáp ứng nghiêm ngặt tiêu chuẩn vi sinh HACCP.

Hệ Thống Vệ Sinh CIP Trên Máy Chiết Rót Tự Động Là Gì?

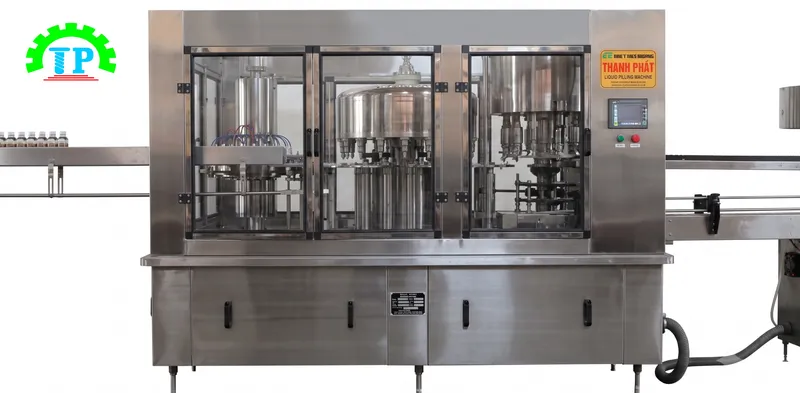

Máy chiết rót tự động tích hợp CIP là thiết bị sở hữu hệ thống rửa tại chỗ khép kín mà không tháo rời cơ khí. Quy trình 4 bước gồm: nước ấm, xút kiềm, axit trung hòa và nước vô trùng. Cơ chế này giúp làm sạch đường ống, đạt chuẩn vi sinh HACCP, ngăn ngừa nhiễm khuẩn chéo.

Cơ Chế Hoạt Động CIP Trên Máy Chiết Rót Tự Động

Khái niệm Clean-In-Place và cơ chế sục rửa tại chỗ khép kín

Về bản chất, công nghệ CIP trên máy chiết rót tự động là phương pháp vệ sinh toàn bộ bề mặt tiếp xúc bên trong của bồn chứa nguyên liệu, hệ thống đường ống dẫn, xilanh piston và cụm vòi chiết mà hoàn toàn không cần tháo dỡ bất kỳ chi tiết cơ khí nào. Dung dịch tẩy rửa được bơm tuần hoàn với vận tốc dòng chảy cao, tạo ra lực xối cơ học mạnh mẽ kết hợp cùng nhiệt độ và hoạt tính hóa học để cuốn trôi mọi màng cặn bám vi sinh.

Cụm van điều khiển khí nén thu hồi dung dịch tuần hoàn

Hệ thống sử dụng các van màng khí nén Inox 316 vi sinh đa cổng. Khi cảm biến nhận diện dung dịch kiềm hoặc axit đã hoàn thành nhiệm vụ tẩy rửa, van đảo chiều sẽ tự động kích hoạt đưa hóa chất quay trở lại bồn chứa tái sử dụng, ngăn không cho chảy vào đường thoát nước thải.

Xóa bỏ lầm tưởng tháo rời thủ công vòi chiết gây nhiễm khuẩn chéo

Trước đây, nhiều cơ sở sản xuất vẫn duy trì thói quen để công nhân dùng dụng cụ tháo rời từng cụm vòi, van xoay và piston sau mỗi ca làm việc để ngâm rửa thủ công. Phương pháp truyền thống này bộc lộ 3 nhược điểm chí mạng:

• Nguy cơ nhiễm khuẩn chéo từ tay người vận hành và môi trường không khí bên ngoài xâm nhập vào linh kiện.

• Làm mòn rách ron phốt, lỏng khớp ren và trầy xước bề mặt lòng xilanh Inox do va đập cơ học khi tháo lắp thường xuyên.

• Gây lãng phí từ 2 đến 3 tiếng dừng chuyền mỗi ngày, làm gián đoạn nghiêm trọng tiến độ sản xuất của phân xưởng.

Nhờ cơ chế hồi lưu thông minh từ máy chiết rót tự động, các doanh nghiệp có thể tái sử dụng tới 80% lượng hóa chất kiềm và axit cho các mẻ rửa tiếp theo, giúp tiết kiệm hàng trăm triệu đồng chi phí hóa chất mỗi năm và giảm thiểu đáng kể tải lượng xả thải ra hệ thống xử lý môi trường.

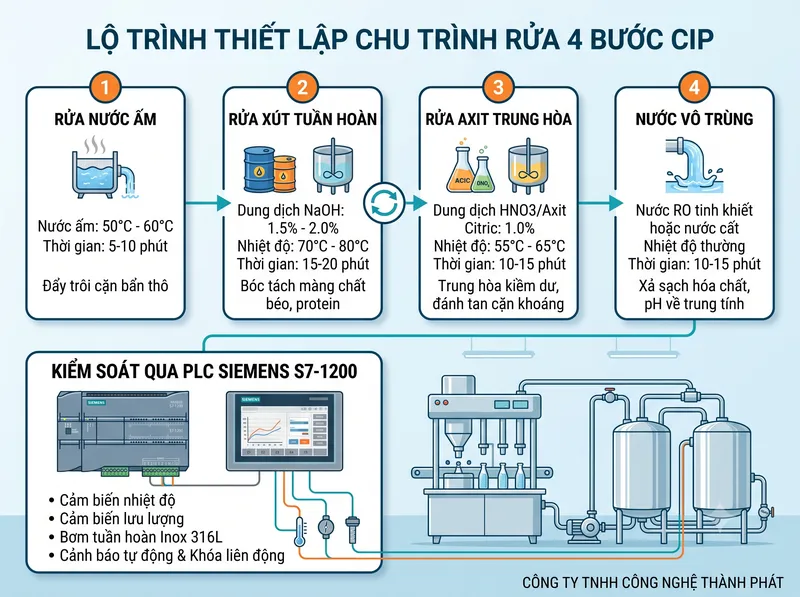

Quy Trình Vệ Sinh CIP Đường Ống Chiết 4 Bước Chuẩn HACCP

Dưới đây là chu trình rửa 4 bước khép kín tự động của hệ thống CIP của máy chiết rót tự động:

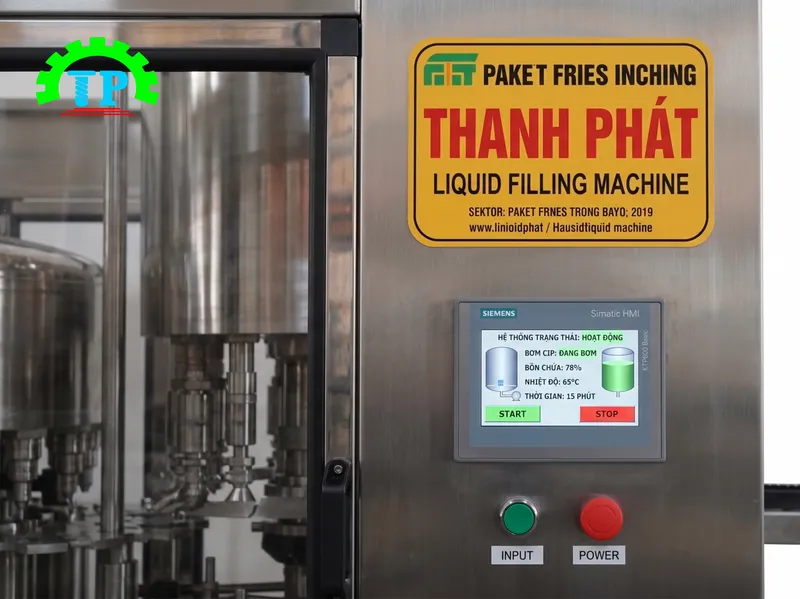

Kiểm soát thông số tự động qua màn hình PLC Siemens

Mọi thông số về hệ thống CIP trên máy chiết rót tự động bao gồm: nhiệt độ gia nhiệt dung dịch, lưu lượng dòng chảy và thời gian ngâm xả đều được cảm biến truyền tín hiệu Analog về bộ lập trình PLC Siemens S7-1200. Nếu nhiệt độ chưa đạt ngưỡng diệt khuẩn hoặc lưu lượng bơm bị tụt, hệ thống sẽ tự động phát cảnh báo còi đèn và khóa liên động không cho phép chuyển bước.

Ứng dụng bơm tuần hoàn Inox 316L chịu áp lực và hóa chất ăn mòn

Trái tim của hệ thống CIP trên máy chiết rót tự động là cụm bơm tuần hoàn Inox 316L công nghiệp. Thép Inox 316L với hàm lượng Molypden cao có khả năng kháng chịu tuyệt đối trước sự ăn mòn của axit nitric và xút ăn da ở nhiệt độ cao, đồng thời tạo ra cột áp mạnh mẽ đẩy dung dịch xoáy sạch mọi góc chết cơ khí.

Thời Gian Tuần Hoàn Dung Dịch CIP Bao Nhiêu Phút Là Đạt Chuẩn?

Tổng thời gian cho một chu trình CIP hoàn chỉnh trên máy chiết rót tự động thường dao động từ 45 đến 60 phút. Thời gian này được tính toán dựa trên công thức 4 yếu tố TACT (Time - Action - Chemistry - Temperature):

Định mức thời gian cho từng chu trình tẩy rửa cơ học:

• Giai đoạn xối rửa cơ học: Đòi hỏi vận tốc dòng chảy trong đường ống đạt tối thiểu 1.5 m/giây trong 10 phút đầu để tạo dòng chảy rối.

• Giai đoạn ngâm hóa chất: Dung dịch kiềm xút cần tối thiểu 15 phút tuần hoàn liên tục để thẩm thấu và phá vỡ cấu trúc sinh học của màng vi khuẩn bám dính.

Để xác định chính xác thời điểm kết thúc chu trình tráng rửa lần cuối, máy chiết rót tự động được trang bị cảm biến đo độ dẫn điện. Khi chỉ số dẫn điện của nước xả đáy giảm về bằng chỉ số của nguồn nước cấp ban đầu, hệ thống xác nhận hóa chất đã được loại bỏ 100% và tự động đóng van xả.

Tiêu Chuẩn Vi Sinh Bồn Chiết CIP Trong Sản Xuất Thực Phẩm Và Dược Phẩm

Độ sạch vi sinh sau chu trình CIP là tiêu chuẩn tối thượng để sản phẩm đủ điều kiện xuất khẩu và lưu thông trên thị trường.

Kiểm định độ nhám bề mặt Ra dưới 0.4 µm chống bám vi khuẩn

Toàn bộ lòng bồn chứa và đường ống dẫn dung dịch của máy chiết rót tự động Thành Phát đều được xử lý điện hóa đạt độ nhám bề mặt Ra dưới 0.4 µm. Bề mặt siêu nhẵn bóng loại bỏ hoàn toàn các vết xước tế vi, không cho vi khuẩn và nấm men có nơi bám rễ trú ngụ.

Phương pháp kiểm tra tăm bông test nhanh ATP bề mặt buồng chiết

Sau khi hoàn tất chu trình rửa CIP trên máy chiết rót tự động, kỹ thuật viên phòng QC tiến hành lấy mẫu quẹt tăm bông tại các điểm nhạy cảm như đầu vòi chiết và gioăng xilanh để đo chỉ số phát quang ATP. Kết quả đo phải đạt dưới 10 RLU, chứng minh bề mặt buồng chiết hoàn toàn vô trùng theo tiêu chuẩn HACCP và ISO 22000.

Giá Máy Chiết Rót Tự Động Tích Hợp Hệ Thống CIP Bao Nhiêu?

Chi phí đầu tư máy chiết rót tự động tích hợp CIP phụ thuộc vào số vòi Inox 316L, dung tích và quy mô trạm bồn rửa. Các cấu hình từ 4 vòi, 6 vòi, 8 vòi đến 12 vòi đáp ứng năng suất 1500 đến 6000 chai mỗi giờ. Công Ty TNHH Công Nghệ Thành Phát cung cấp mức giá gốc tận xưởng, giúp doanh nghiệp tối ưu chi phí, nhận báo giá minh bạch cùng chính sách bảo hành chính hãng.

Câu Hỏi Thường Gặp Về Hệ Thống CIP Trên Máy Chiết Rót Tự Động

Hệ thống CIP có làm hỏng các gioăng phốt silicone của máy chiết không?

Hoàn toàn không. Toàn bộ hệ thống gioăng phốt trên máy chiết rót tự động đều sử dụng vật liệu cao cấp như phốt Teflon nguyên sinh và cao su EPDM vi sinh có khả năng kháng kiềm, kháng axit và chịu nhiệt độ lên tới 150°C, đảm bảo tuổi thọ bền bỉ qua hàng nghìn chu trình rửa.

Có cần tháo vòi chiết để kiểm tra sau khi chạy CIP không?

Không cần thiết. Quy trình CIP khép kín với vận tốc dòng chảy rối và hóa chất tiệt trùng ở nhiệt độ cao đã làm sạch vượt trội hơn việc chà rửa thủ công, chỉ cần định kỳ lấy mẫu test ATP nước tráng cuối để kiểm tra vi sinh.

Nồng độ hóa chất xút và axit trong chu trình CIP cần pha như thế nào?

Nồng độ tiêu chuẩn khuyến cáo là: Dung dịch kiềm xút NaOH pha từ 1.5% đến 2.0% (ở nhiệt độ 70°C – 80°C) và dung dịch axit Nitric HNO3 pha từ 0.8% đến 1.0% (ở nhiệt độ 55°C – 65°C). Hệ thống có thể tích hợp bơm định lượng hóa chất tự động để duy trì độ chuẩn xác.

Thành Phát có hỗ trợ nâng cấp module CIP cho máy chiết cũ không?

Có. Đội ngũ kỹ sư Cơ Khí Thành Phát nhận khảo sát thực tế tại xưởng hoặc tận nơi để cung cấp giải pháp nâng cấp phù hợp cho máy chiết rót tự động.

>>> Xem thêm: MÁY CHIẾT BIA TPC32 - 8000

Hệ Thống CIP Trên Máy Chiết Rót Tự Động Chuẩn Hóa Quy Trình

Ứng dụng máy chiết rót tự động tích hợp công nghệ vệ sinh CIP khép kín là bước chuyển đổi tất yếu giúp các doanh nghiệp sản xuất chuẩn hóa quy trình vô trùng, nâng cao chất lượng sản phẩm và bảo vệ tối đa lợi thế cạnh tranh. Việc loại bỏ hoàn toàn thao tác tháo lắp thủ công không chỉ bảo vệ độ bền cơ học cho máy mà còn mang lại môi trường sản xuất hiện đại đạt chuẩn quốc tế.

Công Ty TNHH Công Nghệ Thành Phát tự hào là đơn vị chuyên nghiệp nghiên cứu và chế tạo các dòng máy đóng gói tự động hóa tích hợp CIP theo yêu cầu riêng của từng phân xưởng: Hotline / Zalo tư vấn kỹ thuật: 0973489592 - 02466868254.
