Lỗi máy chiết rót bị tạo bọt là nỗi ám ảnh khiến dung dịch tràn miệng chai, làm bẩn cảm biến và buộc nhà xưởng phải giảm 50% công suất đóng gói. Tại Cơ Khí Thành Phát, vấn đề được xử lý triệt để nhờ công nghệ vòi lặn đáy kết hợp thuật toán biến tần hãm tốc ở 10% thể tích cuối chu trình.

Lỗi Máy Chiết Rót Bị Tạo Bọt Là Gì?

Lỗi máy chiết rót bị tạo bọt là hiện tượng không khí bị cuốn vào dòng chất lỏng hoặc do va đập cơ học khi xả dịch tốc độ cao. Sự cố này thường xảy ra với hóa chất chứa chất hoạt động bề mặt, khiến thể tích ảo tăng 20% đến 30% gây trào bọt ra vỏ bao bì.

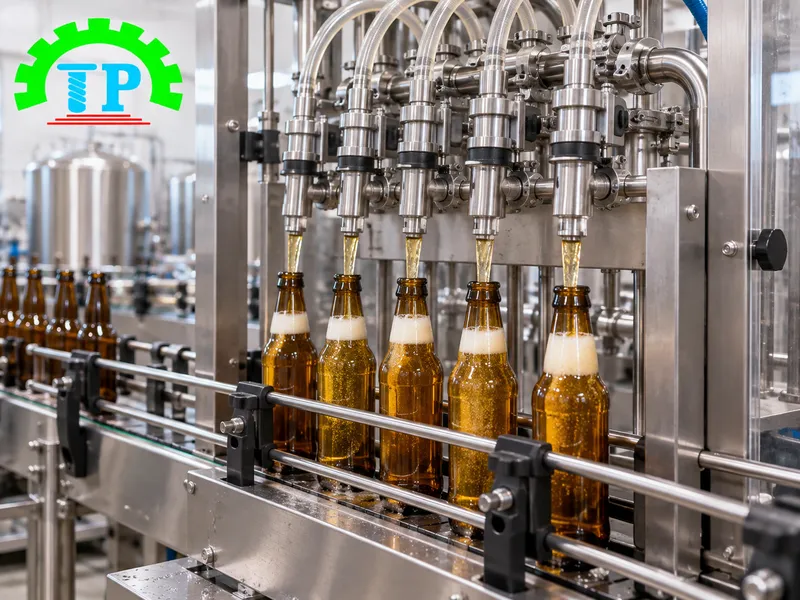

Nỗi Ám Ảnh Tràn Bọt Miệng Chai Và Tổn Thất Năng Suất Dây Chuyền

Trong các nhà máy sản xuất hóa mỹ phẩm (nước rửa chén, nước giặt, dầu gội) và chế biến thực phẩm (dầu ăn, nước mắm, mật ong), lỗi máy chiết rót bị tạo bọt là sự cố kỹ thuật gây tổn thất nghiêm trọng nhất cho tiến độ sản xuất:

• Trào bọt bẩn cảm biến quang: Bọt khí dâng cao trào qua miệng chai làm ướt vỏ bao bì và che mờ mắt đọc của cảm biến vạch mức hoặc cảm biến chặn chai, khiến dây chuyền dừng máy đột ngột liên tục.

• Sai lệch thể tích thực tế: Lớp bọt khí chiếm chỗ trong lòng chai tạo ra dung tích ảo. Khi bọt xẹp xuống sau vài tiếng lưu kho, mức dung dịch bị hụt từ 10% đến 15%, dẫn đến nguy cơ bị khách hàng khiếu nại thiếu định lượng.

• Cắt giảm 50% sản lượng ca làm việc: Để bọt không tràn, các quản đốc xưởng thường phải chọn giải pháp tình thế là hạ tốc độ bơm xilanh xuống mức thấp nhất và bố trí thêm 2 đến 3 nhân công lau miệng chai thủ công trước khi đưa vào máy siết nắp, làm đội chi phí nhân công và đình trệ đơn hàng.

Nguyên Nhân Gây Ra Hiện Tượng Sủi Bọt Trong Chiết Rót Định Lượng

Để chấm dứt dứt điểm lỗi máy chiết rót bị tạo bọt, đội ngũ kỹ thuật cần bóc tách chính xác 3 tác nhân vật lý và cơ học sau:

Đặc tính căng bề mặt của hóa chất và dung dịch nhớt cao

Các loại hóa chất tẩy rửa chứa hàm lượng lớn chất hoạt động bề mặt (Surfactant) có sức căng bề mặt rất thấp. Chỉ cần một dao động nhỏ của dòng chảy, các phân tử khí sẽ nhanh chóng bị giữ lại bên trong màng chất lỏng, tạo thành các bọt khí bền vững khó tự tan. Đối với các loại dung dịch nhớt cao như dầu ăn hay siro, độ nhớt cản trở bọt khí thoát lên bề mặt, khiến khối bọt bị nén chặt và dâng trào nhanh chóng.

Va đập cơ học do xả dịch từ trên cao (Top-down filling)

Nhiều dòng máy chiết tự chế hoặc thế hệ cũ sử dụng cơ cấu vòi chiết cố định ngay tại miệng chai. Khi xilanh đẩy dung dịch với áp lực mạnh, dòng dịch rơi tự do từ độ cao 15 – 25 cm va đập dữ dội vào đáy chai rỗng. Lực va đập xé rách dòng chảy, cuốn một lượng lớn không khí vào lòng chất lỏng và kích hoạt lỗi máy chiết rót bị tạo bọt tức thì.

Hiện tượng lọt khí qua gioăng phốt xilanh và khớp nối ống

Nếu phốt làm kín piston Inox hoặc các cùm tháo nhanh Tri-clamp trên đường ống hút bị hở vi mô, áp suất âm trong hành trình hút sẽ kéo không khí bên ngoài hòa lẫn vào dung dịch ngay từ buồng xilanh trước khi đẩy ra vòi chiết.

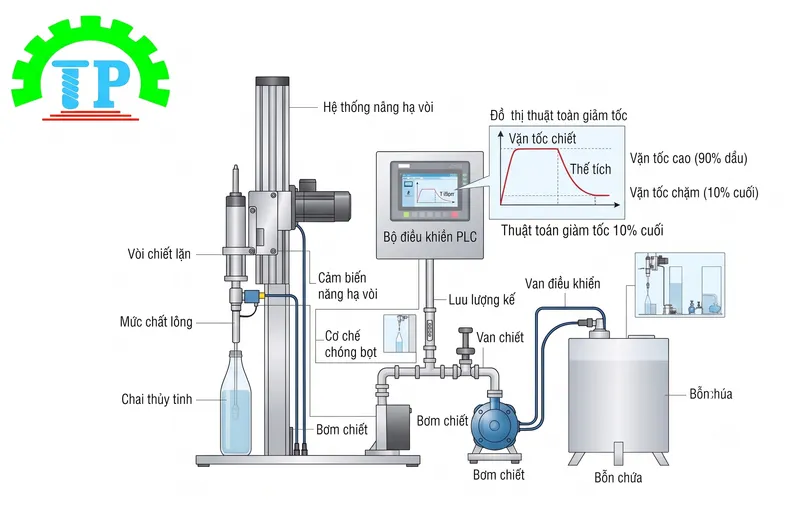

Giải Pháp Thiết Kế Vòi Chiết Lặn Đáy Bottom-Up Filling Chống Trào Bọt

Nguyên lý cốt lõi để loại bỏ hoàn toàn lỗi máy chiết rót bị tạo bọt là không cho dòng dung dịch tiếp xúc tự do với không khí trong quá trình rót.

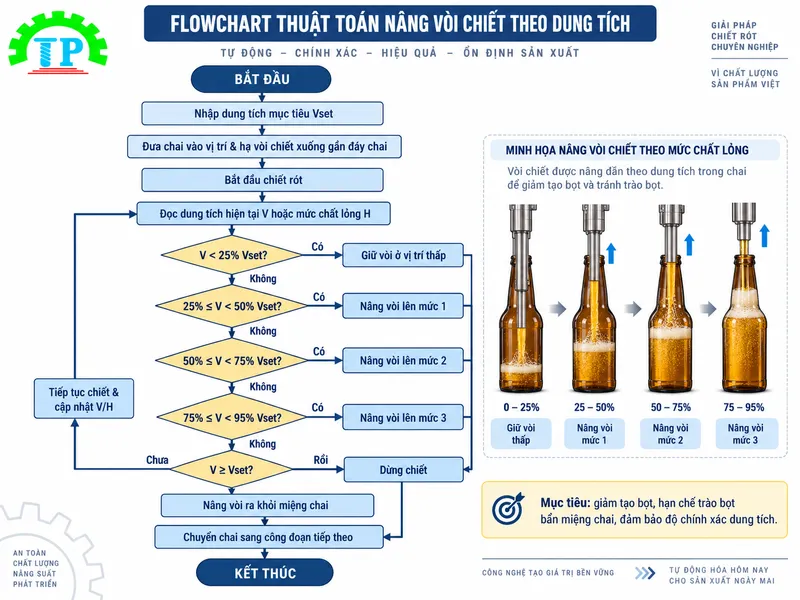

Cơ chế vận hành của cụm vòi chiết lặn theo mức chất lỏng

1. Pha 1: Hạ vòi sát đáy: Trước khi mở van xả, cụm xilanh khí nén hoặc động cơ servo dẫn động hạ toàn bộ thân vòi chiết xuyên qua miệng chai xuống sát đáy (cách đáy chỉ 5 – 10 mm).

2. Pha 2: Bơm xả ngập dịch: Van đầu vòi mở ra, dung dịch tràn êm ái ra đáy chai mà hoàn toàn không có lực rơi tự do.

3. Pha 3: Tịnh tiến dâng theo mức nước (Bottom-up tracking): Khi thể tích chất lỏng tăng lên, cụm vòi chiết tịnh tiến đi lên đồng bộ với tốc độ dâng của mặt thoáng dung dịch. Đầu vòi luôn được giữ chìm sâu dưới mặt chất lỏng từ 2 đến 5 mm, triệt tiêu 100% sự xáo trộn bề mặt và không gặp lỗi máy chiết rót bị tạo bọt.

Bảng so sánh 3 công nghệ vòi chiết rót công nghiệp

Thuật Toán Biến Tần Và Động Cơ Servo Hãm Tốc 10% Thể Tích Cuối

Bên cạnh kết cấu cơ khí vòi lặn, giải pháp điều khiển tự động hóa qua biến tần đóng vai trò quyết định để khắc phục triệt để lỗi máy chiết rót bị tạo bọt.

Tốc độ 3 giai đoạn thông minh:

Hệ thống điều khiển lập trình PLC trên máy chiết rót Thành Phát phân chia chu trình chiết thành 3 phân đoạn tốc độ:

• Giai đoạn 1 (0% – 20% dung tích): Bắt đầu chiết với tốc độ êm ái (tần số biến tần 25 Hz) để tạo lớp đệm chất lỏng ban đầu ở đáy chai.

• Giai đoạn 2 (20% – 90% dung tích): Tăng tốc cực đại (tần số biến tần 50 Hz), vòi lặn dâng nhanh theo mức dịch, giúp rút ngắn thời gian chiết rót và đẩy năng suất lên mức cao nhất.

• Giai đoạn 3 (90% – 100% dung tích): Khi dung dịch đạt ngưỡng 10% thể tích cuối cùng tiệm cận cổ chai, thuật toán lập tức kích hoạt lệnh hãm tốc biến tần xuống còn 15 Hz. Tốc độ dòng chảy giảm đột ngột giúp mặt thoáng chất lỏng phẳng lặng, triệt tiêu hoàn toàn các gợn sóng bọt khí trước khi van kim đóng ngắt dứt khoát.

Giải Pháp Thiết Kế Lưới Tổ Ong Và Van Chống Nhỏ Giọt Đầu Vòi

Để dòng dung dịch không bị xoáy cuộn khi thoát ra khỏi vòi chiết lặn đáy, buồng vòi chiết của Thành Phát được trang bị các chi tiết cơ khí tinh xảo:

Cụm lưới định hướng dòng chảy tổ ong (Honeycomb Nozzle Screen)

Bên trong đầu vòi được tích hợp từ 2 đến 3 lớp lưới Inox 316 siêu mịn. Lưới này chia nhỏ dòng chảy áp lực cao thành hàng trăm tia dung dịch song song chảy tầng (Laminar flow), triệt tiêu hoàn toàn các xoáy nước gây sủi bọt.

Van kim đóng ngắt cơ cấu xilanh nén

Đầu vòi trang bị ty van kim hình nón đóng kín từ bên trong. Ngay khi kết thúc 10% thể tích cuối, xilanh khí nén giật ngược ty van đóng kín miệng vòi tức thì, hút ngược giọt dịch thừa vào trong lòng vòi và ngăn không cho dung dịch rơi rớt xuống cổ chai.

Câu Hỏi Thường Gặp Về Lỗi Máy Chiết Rót Bị Tạo Bọt

Tại sao chiết nước rửa chén bị bọt?

Nước rửa chén chứa hàm lượng chất hoạt động bề mặt cao làm giảm sức căng bề mặt chất lỏng. Khi vòi chiết xả dịch với tốc độ cao hoặc rơi từ miệng chai xuống đáy, lực xé dòng và va đập cuốn không khí vào trong dung dịch tạo thành các bóng bọt bền vững khó xẹp.

Cách chống sủi bọt khi chiết dung dịch đặc là gì?

Để chống bọt cho dung dịch đặc sệt, cần kết hợp 3 yếu tố: sử dụng cơ cấu vòi chiết lặn sát đáy (Bottom-up), mở rộng đường kính tiết diện vòi để giảm vận tốc dòng chảy và duy trì nhiệt độ bồn chứa ấm vừa phải để ổn định độ nhớt của nguyên liệu.

Vòi chiết lặn đáy hoạt động thế nào?

Vòi chiết lặn đáy hoạt động theo chu trình tịnh tiến: Đầu vòi hạ xuyên qua miệng chai xuống cách đáy 5 – 10 mm rồi mới mở van xả dịch. Trong quá trình chiết, vòi được motor servo hoặc xilanh nâng dần lên tương ứng với mức dâng của mặt thoáng chất lỏng, đảm bảo đầu vòi luôn ngập dưới dịch để ngăn tiếp xúc với không khí.

Tốc độ chiết rót ảnh hưởng sủi bọt ra sao?

Tốc độ dòng chảy tỷ lệ thuận với mức độ tạo bọt. Tốc độ xả quá nhanh tạo ra dòng chảy rối va đập mạnh làm bùng phát bọt khí; ngược lại nếu chiết quá chậm sẽ làm giảm năng suất. Do đó, giải pháp tối ưu là áp dụng thuật toán biến tần chiết nhanh ở giữa và giảm tốc ở 10% thể tích cuối.

Điều chỉnh áp suất vòi chiết bọt thế nào cho chuẩn?

Áp suất đẩy nguyên liệu cho các dung dịch dễ tạo bọt nên duy trì ở mức vừa phải từ 0.2 đến 0.35 MPa. Nếu dùng bơm màng hoặc áp lực khí nén quá 0.5 MPa sẽ tạo áp lực xối cực mạnh ở đầu vòi, gây văng bắn và sinh bọt dữ dội.

Chiết dầu ăn bị trào bọt xử lý sao?

Dầu ăn là dung dịch nhớt dễ sinh bọt li ti khi va đập mạnh. Để xử lý triệt để, xưởng cần lắp đặt lưới lọc tầng định hướng dòng chảy tổ ong bên trong lòng vòi chiết, kết hợp căn chỉnh hành trình vòi lặn rút lên chậm hơn 0.5 giây so với mức dâng của dầu để tránh sục khí.

>>> Xem thêm: MÁY CHIẾT RÓT DẠNG BĂNG TẢI THẲNG

Nâng Cấp Hệ Thống Chiết Rót Chống Tạo Bọt Chuẩn Xác Tận Xưởng

Làm chủ công nghệ chiết chống bọt không chỉ giúp doanh nghiệp giải quyết dứt điểm sự cố tràn miệng chai mà còn khôi phục 100% năng suất thiết kế của dây chuyền, loại bỏ hoàn toàn các công đoạn lau chùi thủ công lãng phí. Một cơ cấu vòi chiết lặn đáy bottom-up kết hợp hệ điều khiển biến tần chuẩn xác chính là chìa khóa nâng cao tính chuyên nghiệp và độ sạch chuẩn công nghiệp cho sản phẩm bao bì.

Công Ty TNHH Công Nghệ Thành Phát chuyên khảo sát, cải tạo và chế tạo mới các dòng máy chiết rót chống tạo bọt cho nước rửa chén, dầu gội, mỹ phẩm và dầu ăn theo từng quy cách chai mẫu thực tế.
